R109.4545.3.6 TH35
insert
Part number R109454536TH35

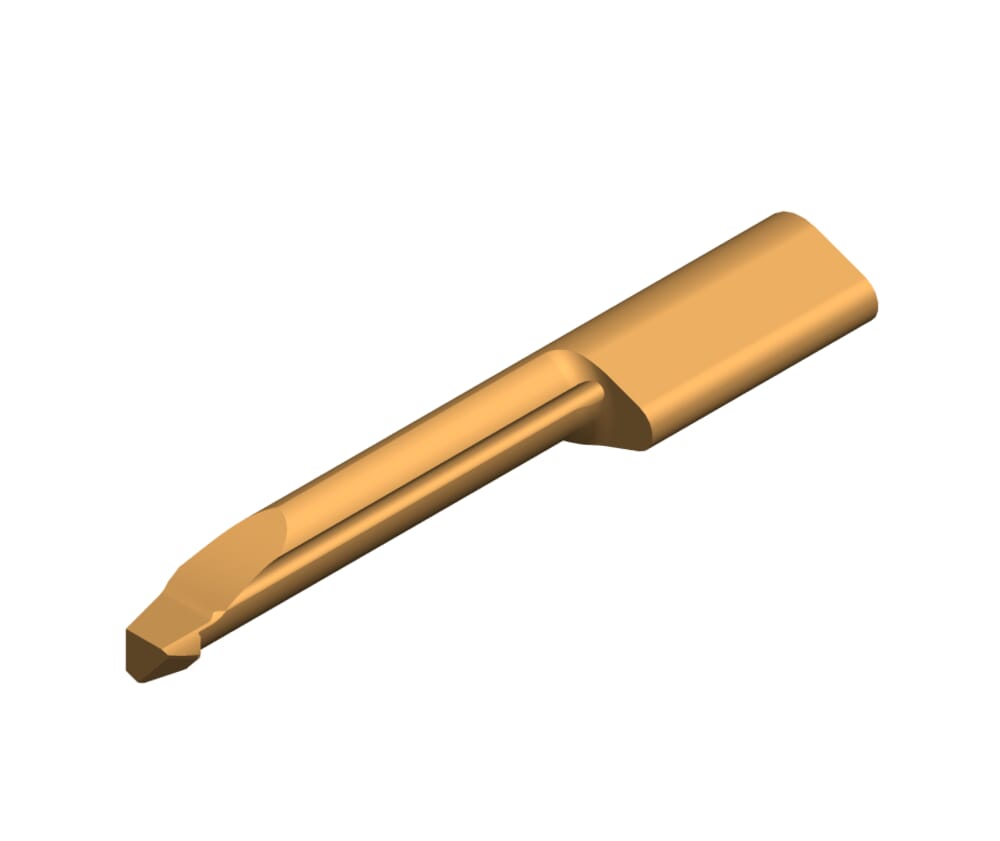

HORN insert R109.4545.3.6 TH35 for Turning
Please note:Technical instructions
Smallest bore diameter (Dmin)
6
mm
Total length (l5)
38
mm
Setting range radial (f)
2.8
mm
Neck diameter (d)
4.3
mm
Katalog_SSC
109140
DIN_SSC
HORN-10914095N
ISO_SSC
HORN109140$95N$$$$$
eclass-shortcut
21-18-20-11
Maximum depth of groove (tmax)
0.9
mm
Head size (a)
5.7
mm
Adjustment dimension cutting center (E)
1.2
mm
Top radius (r)
0.2
mm
Neck length (l2)
20
mm
