217.0160.00 P20
Inserts
Materialnummer 217016000P20

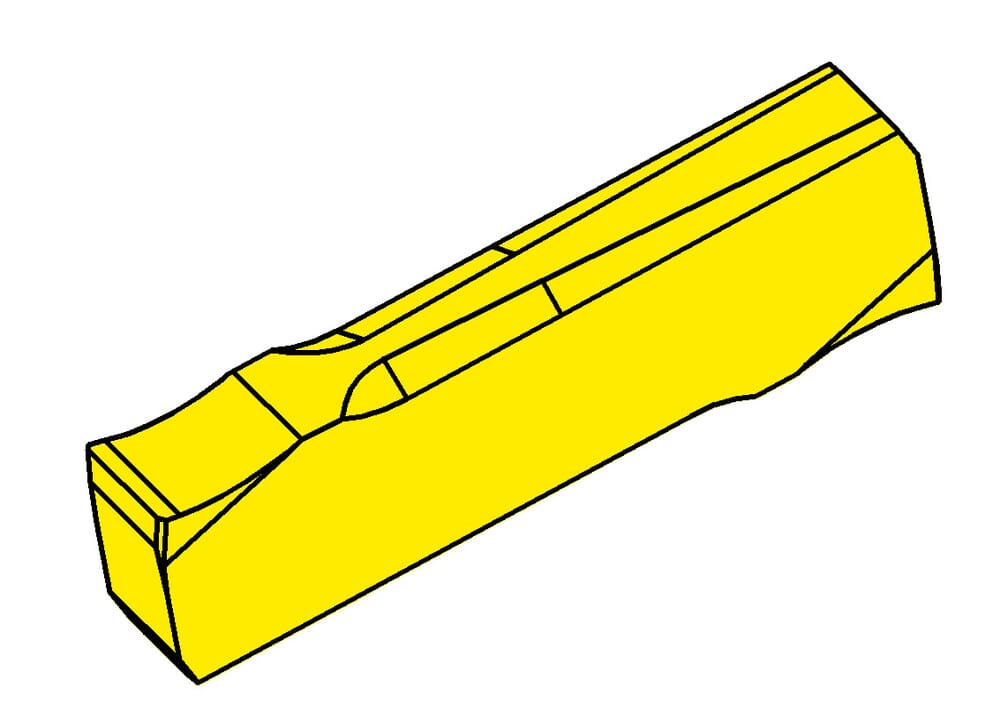

HORN Inserts 217.0160.00 P20 for Turning
Bitte beachten:Technologieinformationen
Wide retaining ring (RTRG)
1.6 mm
Corner chamfer angle right hand (KCHR)
45 °
Corner chamfer angle left hand (KCHL)
45 °
Corner chamfer width right hand (CHWR)
0.05 mm
Corner chamfer width left hand (CHWL)
0.05 mm
Cutting edge height (S)
4.9 mm
Insert length (INSL)
16.75 mm
Cutting width (CW)
1.74 mm
| Downloads | |
|---|---|
| 217_0160_00_P20-DXF.DXF | Download |
| 217_0160_00_P20-STP.STP | Download |
| 217_0160_00_P20-ISO.XML | Download |
| 217_0160_00_P20-DIN.XML | Download |
| Alle Dateien herunterladen | |
