217.4120.53 TN32
Wendeschneidplatte
Materialnummer 217412053TN32

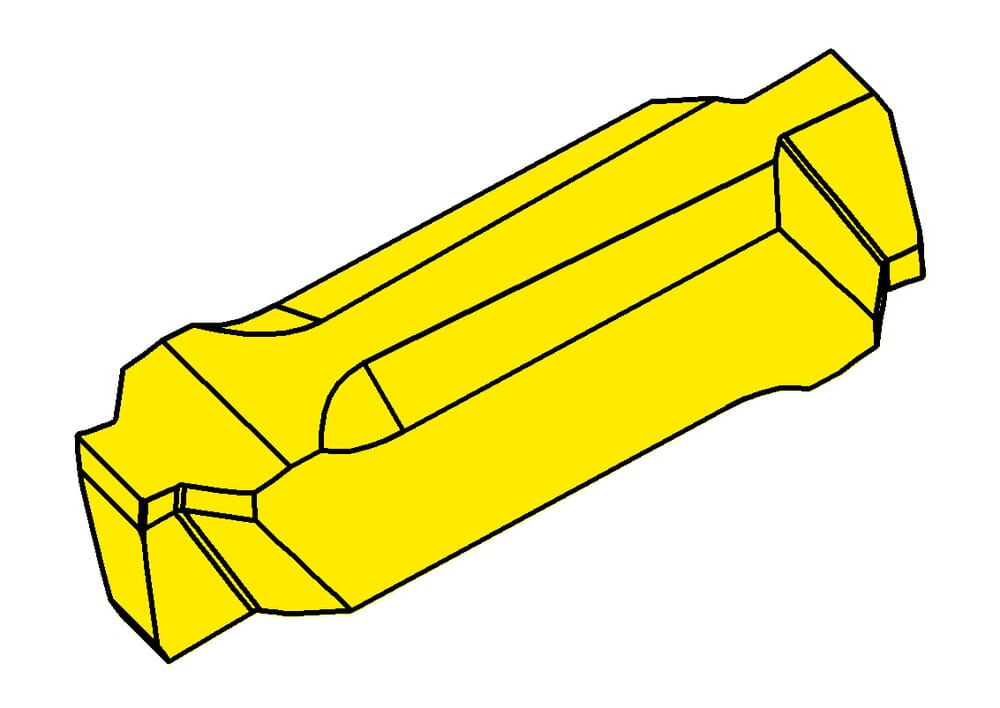

HORN Wendeschneidplatte 217.4120.53 TN32 zum Drehen
Bitte beachten:Technologieinformationen
Katalog_SSC
21704
Schneidplattenbreite (s)
5.3
mm
Nennweite (Nw)
4.15
mm
Schneidbreite (w)
4.29
mm
Plattensitzgröße (Größe)
4
Absetzung (a1)
0.52
mm
DIN_SSC
HORN-217040008N
ISO_SSC
HORN217040008N$$$$$
eclass-shortcut
21-18-20-03
Stechtiefe ohne Nutaußenkantenfase (t1)
1.85
mm
Maximale Stechtiefe (tmax)
2
mm
| Downloads | |
|---|---|
| 217412053_20230112_153058215.STP | Download |
| 217412053.DXF | Download |
| Alle Dateien herunterladen | |
