311.1307.30 AS45
Schneidplatte
Materialnummer 311130730AS45

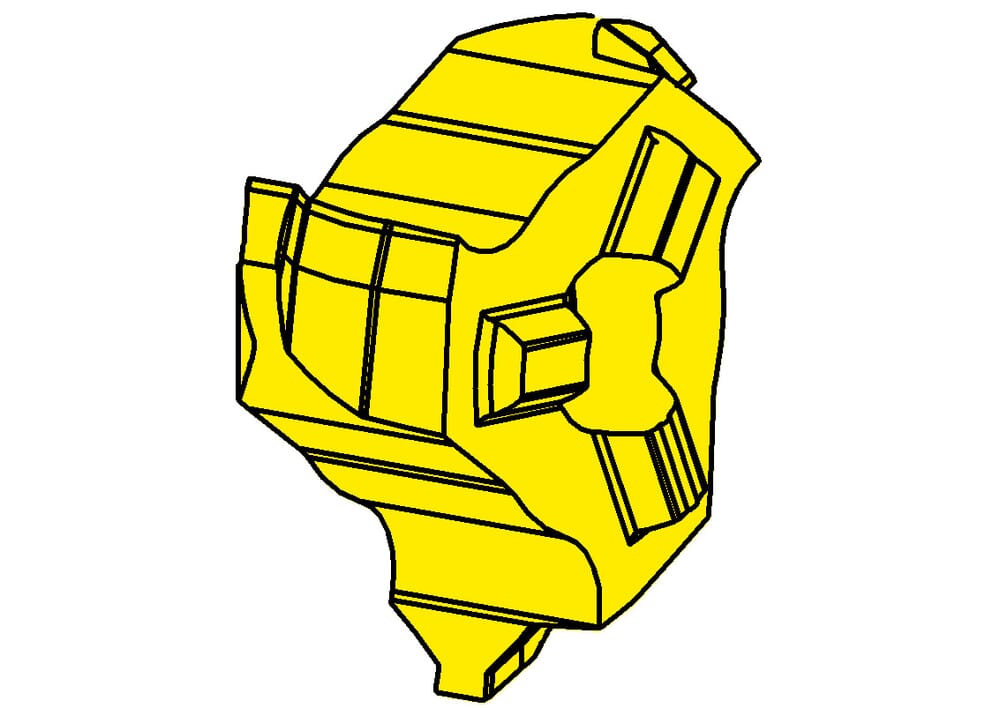

HORN Schneidplatte 311.1307.30 AS45 zum Fräsen
Bitte beachten:Technologieinformationen
Breite Sicherungsring (RTRG)
1.3 mm
Flankenfasenwinkel, rechts (KCHTR)
45 °
Flankenfasenwinkel, links (KCHTL)
45 °
Schnittbreite minimum (CWN)
1.4 mm
Profiltiefe (PDPT)
0.65 mm
Kraglänge (LPR)
5.95 mm
Funktionslänge (LF)
4.7 mm
Nabendurchmesser (DHUB)
9 mm
Schneidendurchmesser (DC)
17.7 mm
Schnitttiefe, max. (CDX)
0.7 mm
| Downloads | |
|---|---|
| 311_1307_30_AS45-ISO.XML | Download |
| 311_1307_30_AS45-STP.STP | Download |
| 311_1307_30_AS45-DIN.XML | Download |
| 311_1307_30_AS45-DXF.DXF | Download |
| Alle Dateien herunterladen | |
