L105.VPM6.5.6 EG35
Schneidplatte
Materialnummer L105VPM656EG35

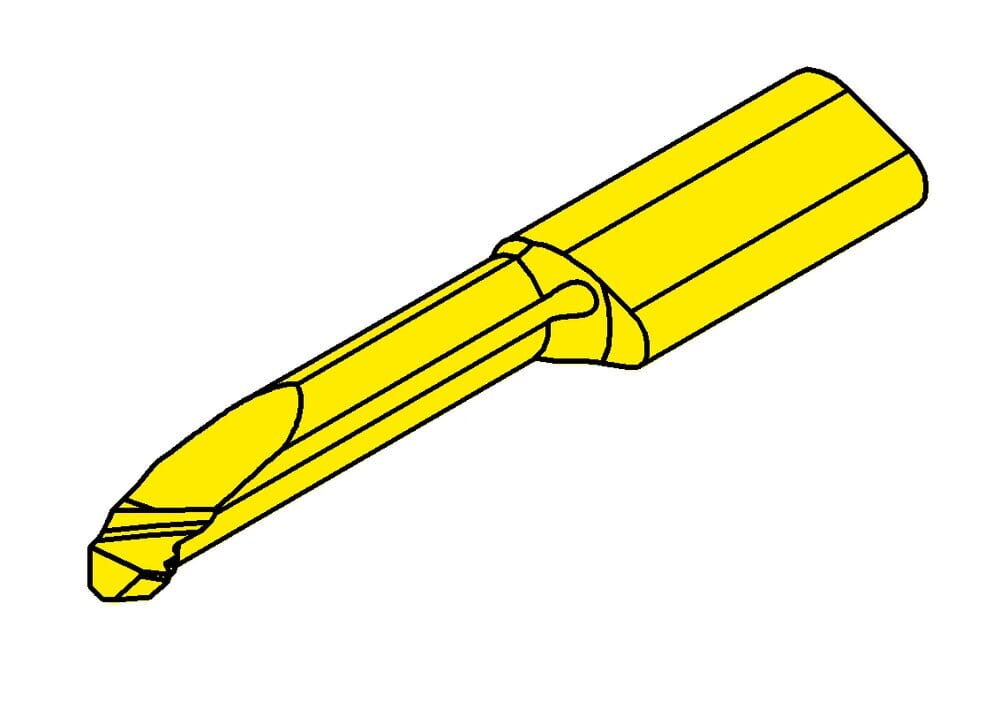

HORN Schneidplatte L105.VPM6.5.6 EG35 zum Gewinden
Bitte beachten:Technologieinformationen
Halsdurchmesser (d)
3.4 mm
Steigung (P)
1 mm
Kleinster Bohrungsdurchmesser (Dmin)
4.9 mm
Einstellmaß Länge (E)
0.5 mm
Schneidplattenbreite (a)
4.5 mm
Einstellmaß radial (f)
2.4 mm
Halslänge (l2)
30 mm
Katalog_SSC
105125
ISO_SSC
HORN105125$95N$$$$$
Rohlingsbreite (b)
7 mm
eclass-shortcut
21-18-20-11
Schneidplatten Gesamtlänge (l5)
45 mm
number-of-teeth
1 St.
| Downloads | |
|---|---|
| L105_VPM6_5_6_EG35-DXF.DXF | Download |
| L105_VPM6_5_6_EG35-STP.STP | Download |
| L105_VPM6_5_6_EG35-ISO.XML | Download |
| L105_VPM6_5_6_EG35-DIN.XML | Download |
| Alle Dateien herunterladen | |
