L106.1831.1.02 TH35
Schneidplatte
Materialnummer L1061831102TH35

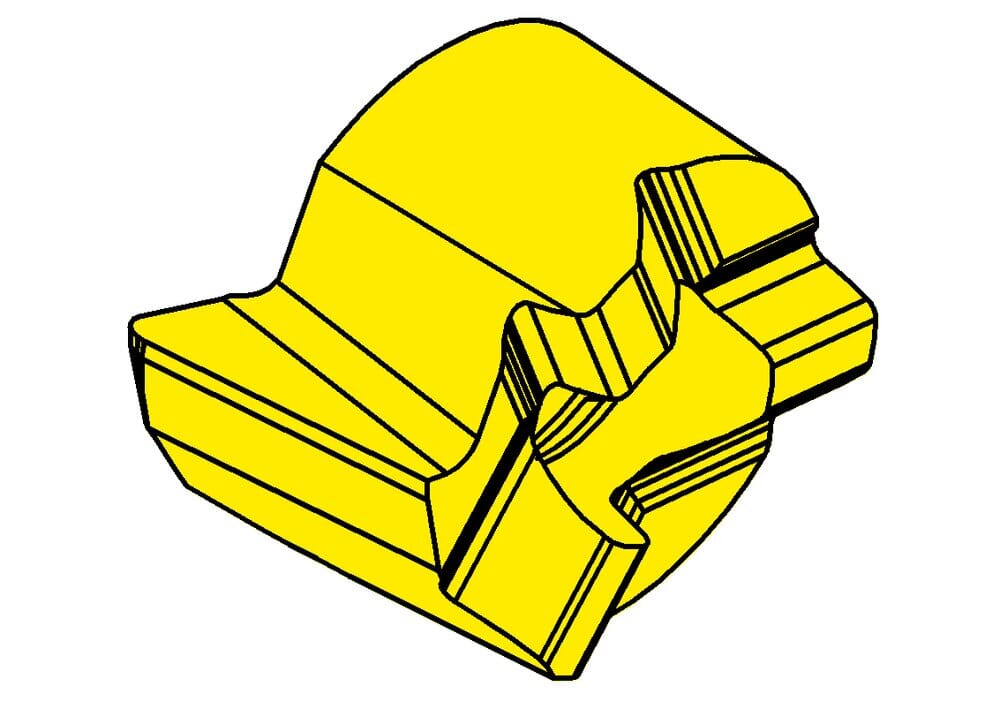

HORN Schneidplatte L106.1831.1.02 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Spitzenradius (r)
0.2 mm
Kopfmaß (a)
5.4 mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN106044$84L$$$$$
Katalog_SSC
106044L
Einstellmaß radial (f)
3.2 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
4.4 mm
Schneidplattenhöhe, Schneidplattendicke (s)
2.8 mm
Kleinster Bohrungsdurchmesser (Dmin)
6 mm
| Downloads | |
|---|---|
| L106_1831_1_02_TH35-DXF.DXF | Download |
| L106_1831_1_02_TH35-STP.STP | Download |
| L106_1831_1_02_TH35-ISO.XML | Download |
| L106_1831_1_02_TH35-DIN.XML | Download |
| Alle Dateien herunterladen | |
