217.0215.00 K10
Inserts
Materialnummer 217021500K10
HORN Inserts 217.0215.00 K10 for Turning
Bitte beachten:Technologieinformationen

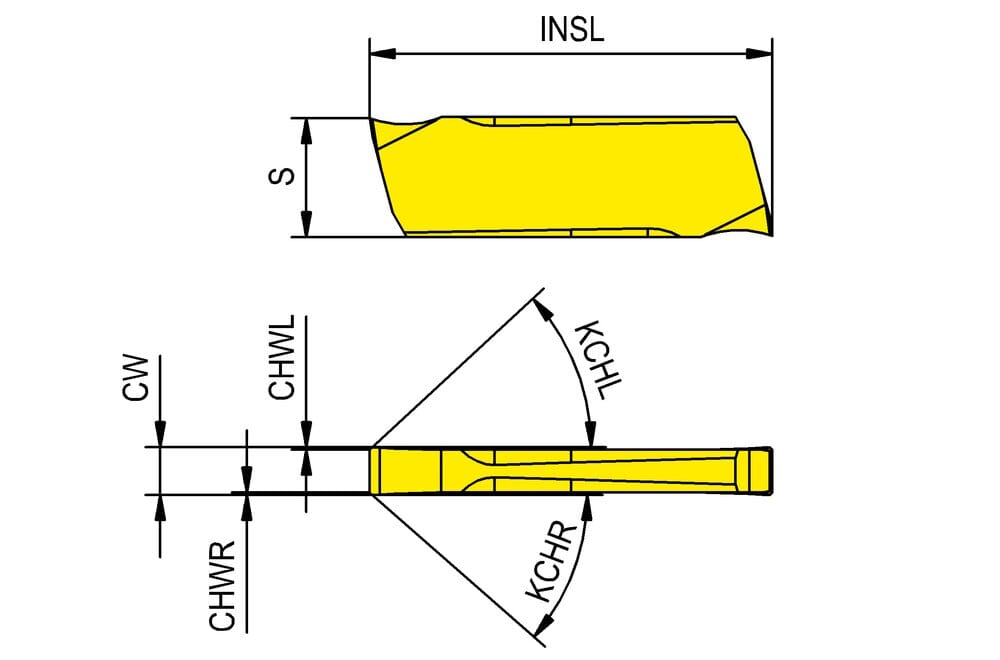

Wide retaining ring (RTRG)
2.15 mm
Corner chamfer angle right hand (KCHR)
45 °
Corner chamfer angle left hand (KCHL)
45 °
Corner chamfer width right hand (CHWR)
0.05 mm
Corner chamfer width left hand (CHWL)
0.05 mm
Cutting edge height (S)
4.9 mm
Insert length (INSL)
16.75 mm
Cutting width (CW)
2.29 mm
| Downloads | |
|---|---|
| 217_0215_00_K10-DXF.DXF | Download |
| 217_0215_00_K10-STP.STP | Download |
| 217_0215_00_K10-ISO.XML | Download |
| 217_0215_00_K10-DIN.XML | Download |
| Alle Dateien herunterladen | |
