217.2617.43 TN32
Wendeschneidplatte
Materialnummer 217261743TN32

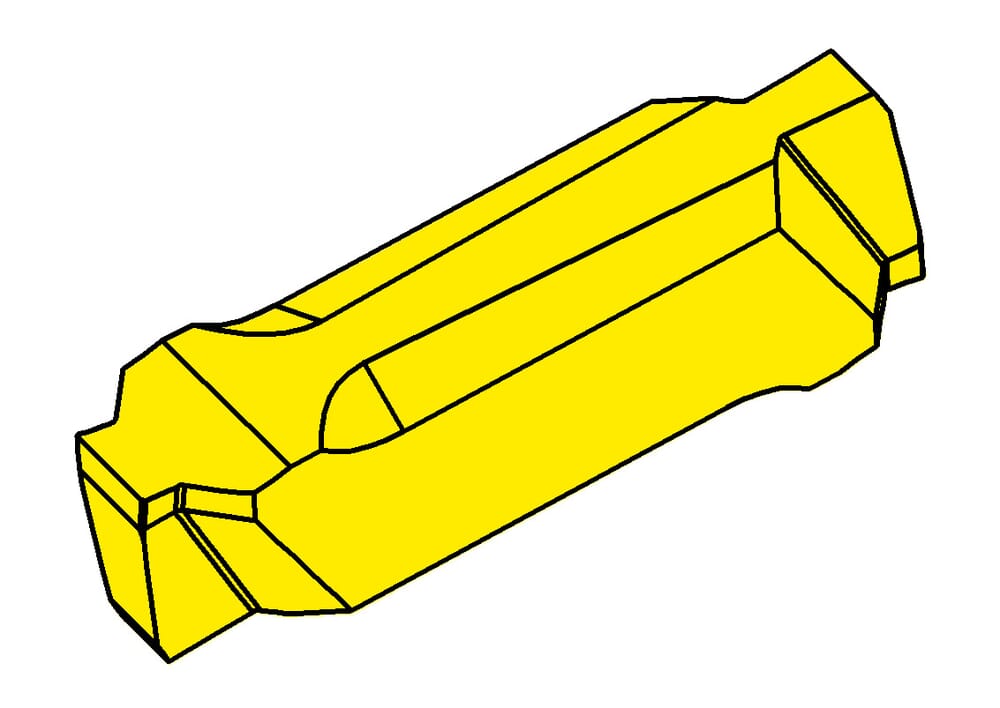

HORN Wendeschneidplatte 217.2617.43 TN32 zum Drehen
Bitte beachten:Technologieinformationen
Katalog_SSC
21704
Schneidplattenbreite (s)
4.3
mm
Nennweite (Nw)
2.65
mm
Schneidbreite (w)
2.79
mm
Plattensitzgröße (Größe)
4
Absetzung (a1)
0.77
mm
DIN_SSC
HORN-217040008N
ISO_SSC
HORN217040008N$$$$$
eclass-shortcut
21-18-20-03
Stechtiefe ohne Nutaußenkantenfase (t1)
1.6
mm
Maximale Stechtiefe (tmax)
1.75
mm
| Downloads | |
|---|---|
| 217_2617_43.DXF | Download |
| Alle Dateien herunterladen | |
