306.1020.02 AS45
Schneidplatte
Materialnummer 306102002AS45
HORN Schneidplatte 306.1020.02 AS45 zum Gewinden
Bitte beachten:Technologieinformationen

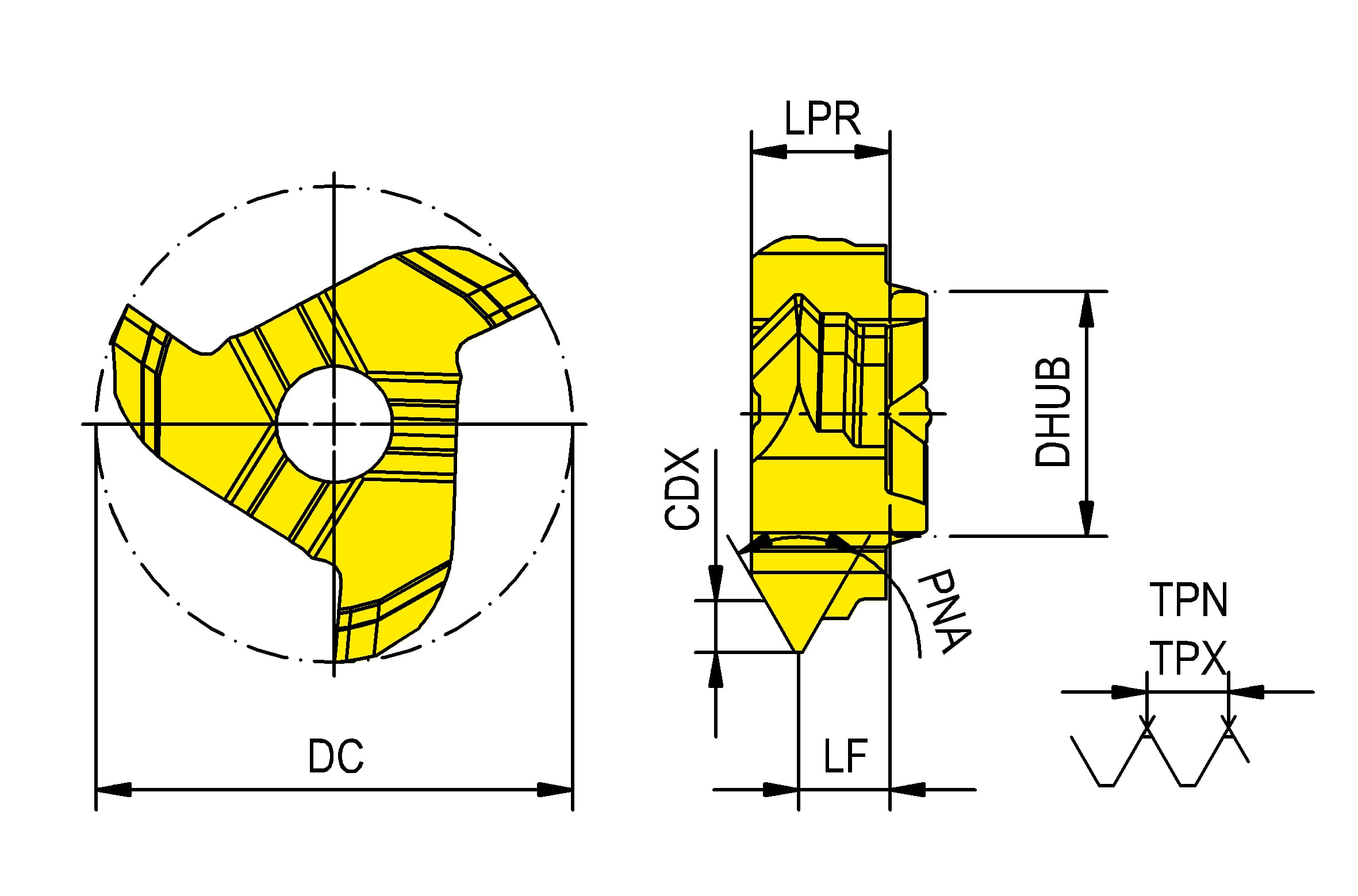

Profilwinkel (PNA)
60 °
Gewindesteigung, max. (TPX)
2 mm
Gewindesteigung, min. (TPN)
2 mm
Kraglänge (LPR)
3.4 mm
Funktionslänge (LF)
2.2 mm
Nabendurchmesser (DHUB)
6 mm
Schneidendurchmesser (DC)
10 mm
Schnitttiefe, max. (CDX)
1.09 mm
| Downloads | |
|---|---|
| 306_1020_02_AS45-DXF.DXF | Download |
| 306_1020_02_AS45-ISO.XML | Download |
| 306_1020_02_AS45-STP.STP | Download |
| 306_1020_02_AS45-DIN.XML | Download |
| Alle Dateien herunterladen | |
