311.0510.01 TN35
Schneidplatte
Materialnummer 311051001TN35

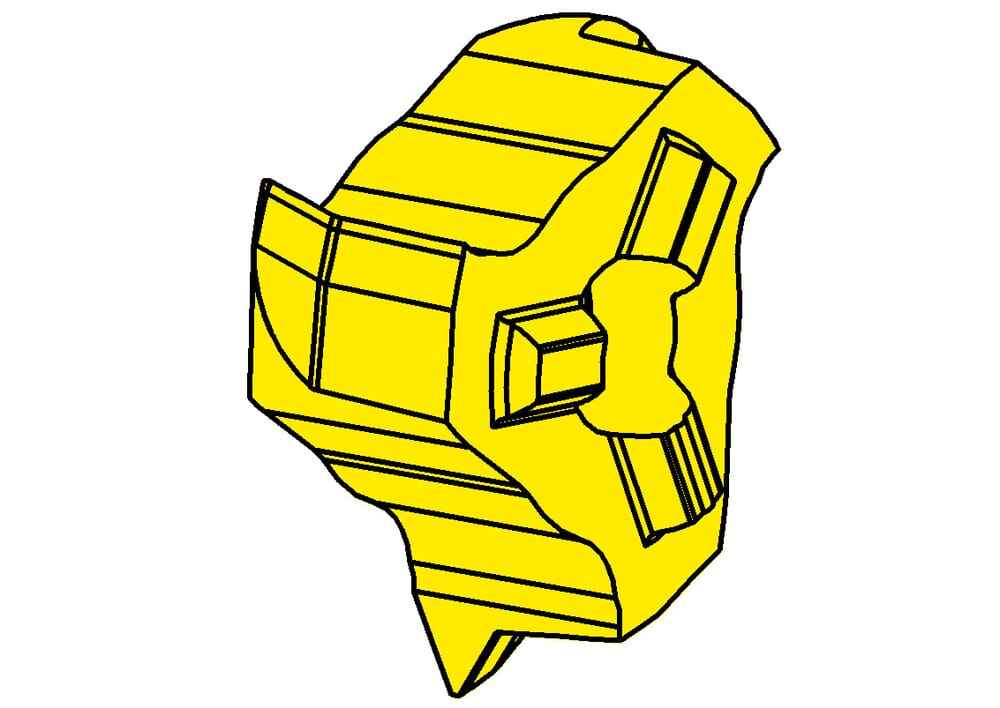

HORN Schneidplatte 311.0510.01 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
Profilwinkel (PNA)
60 °
Gewindesteigung, max. (TPX)
1 mm
Gewindesteigung, min. (TPN)
1 mm
Kraglänge (LPR)
5.95 mm
Funktionslänge (LF)
5 mm
Nabendurchmesser (DHUB)
9 mm
Schneidendurchmesser (DC)
17.7 mm
Schnitttiefe, max. (CDX)
0.8 mm
| Downloads | |
|---|---|
| 311_0510_01_TN35-DIN.XML | Download |
| 311_0510_01_TN35-ISO.XML | Download |
| 311_0510_01_TN35-DXF.DXF | Download |
| 311_0510_01_TN35-STP.STP | Download |
| Alle Dateien herunterladen | |
