311.1812.35 AS45
Schneidplatte
Materialnummer 311181235AS45

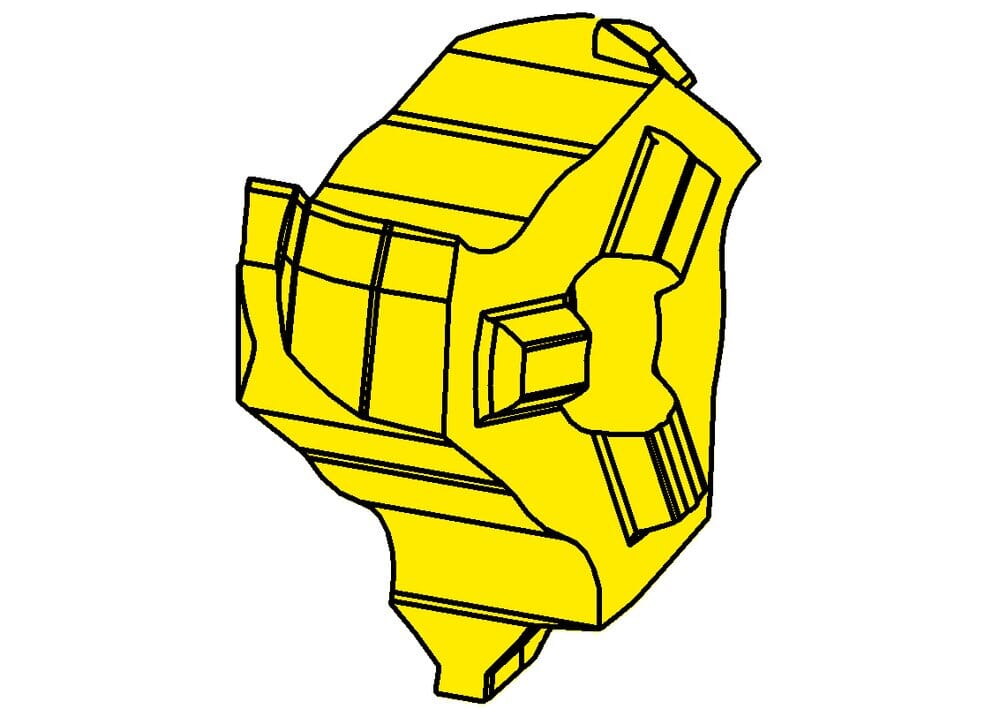

HORN Schneidplatte 311.1812.35 AS45 zum Fräsen
Bitte beachten:Technologieinformationen
ISO_SSC
HORN311090$84R$$$$$
Eckenradius (r)
0.2
mm
Schneidplattendicke bis Schneide, Einstellmaß Länge bis Schneide (s1)
5
mm
Schneidplattendicke, Einstellmaß Länge komplett (s)
5.95
mm
Nennweite (Nw)
1.85
mm
Frästiefe ohne NAKF (t1)
1.21
mm
Maximale Frästiefe, Nuttiefe (tmax)
1.25
mm
Schneidbreite (w)
1.96
mm
Katalog_SSC
311090R
DIN_SSC
HORN31109084R
eclass-shortcut
21-18-20-11
Zähnezahl (Z)
3
St.
Schneidkreisdurchmesser (Ds)
17.7
mm
| Downloads | |
|---|---|
| 311181235_20230112_141513034.STP | Download |
| 311181235.DXF | Download |
| Alle Dateien herunterladen | |
