608.1325.01 TA45
Insert
Materialnummer 608132501TA45

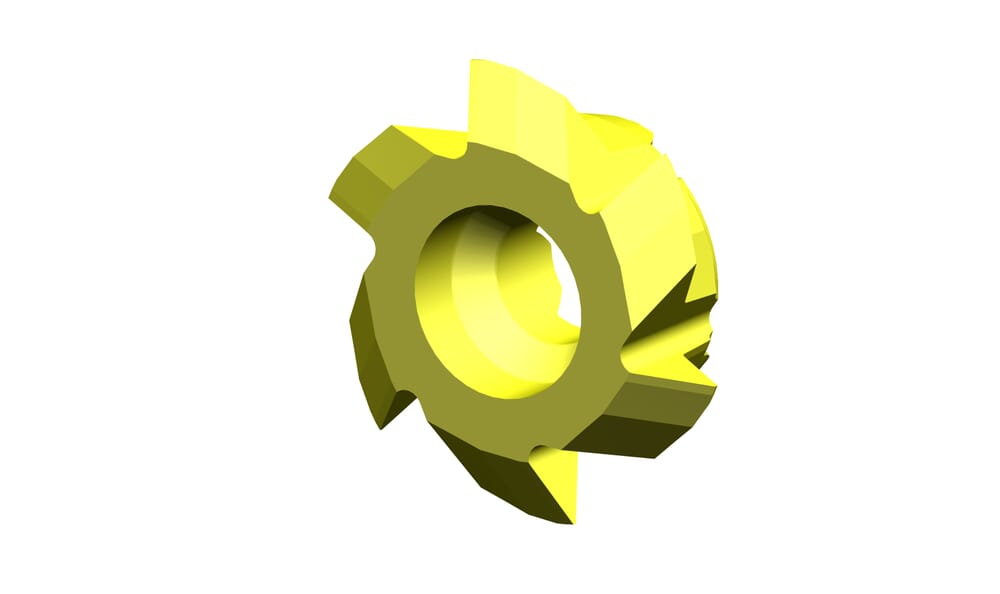

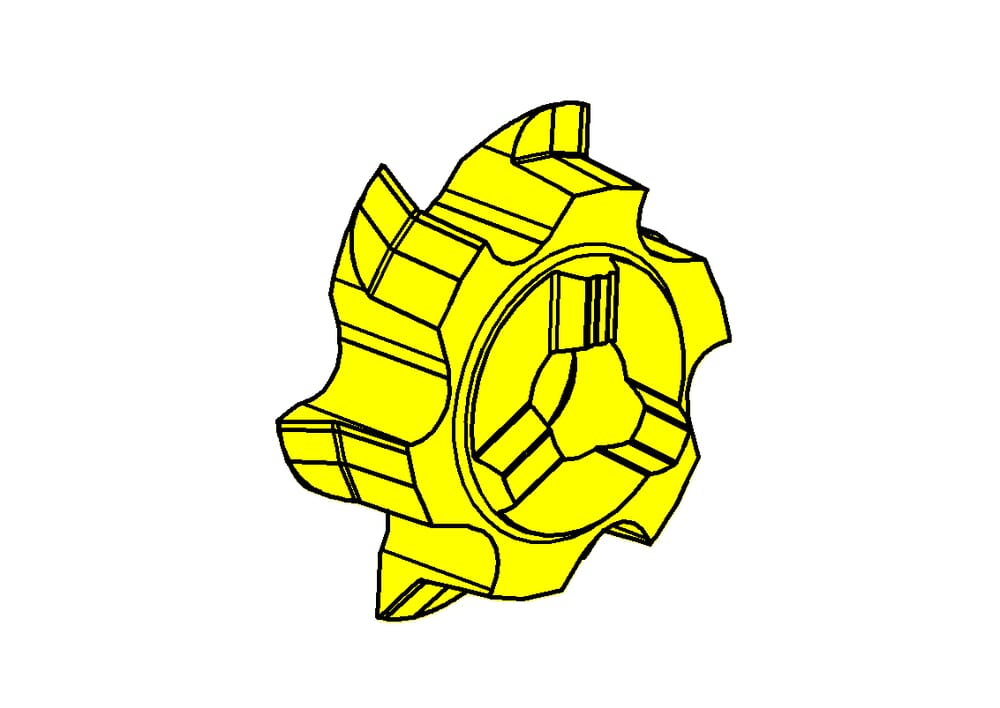

HORN Insert 608.1325.01 TA45 for Gewinden
Bitte beachten:Technologieinformationen

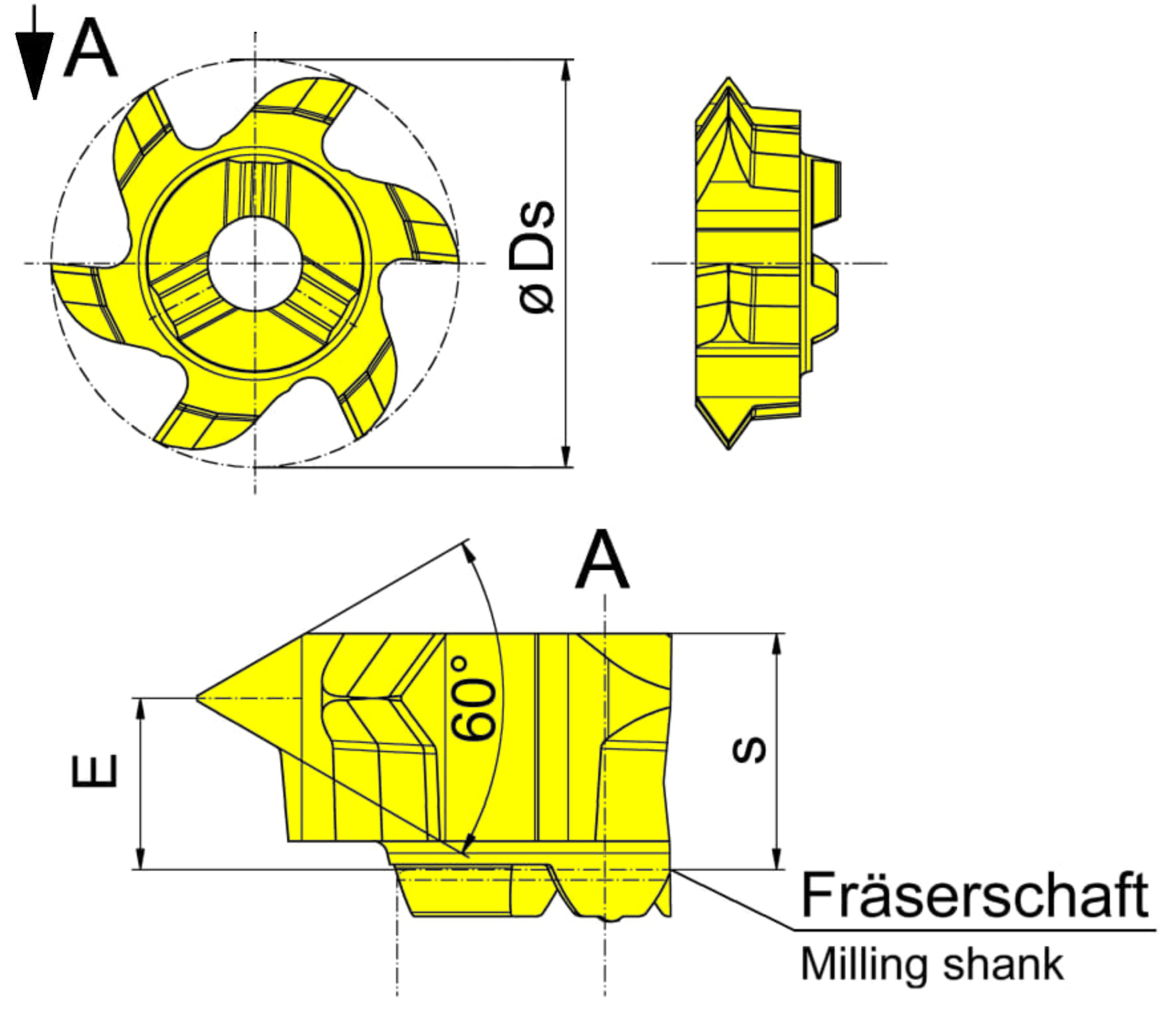

Profile included angle (PNA)
60 °
Thred pitch maximum (TPX)
2.5 mm
Thread pitch minimum (TPN)
2.5 mm
Protruding length (LPR)
4.55 mm
Functional length (LF)
3.3 mm
hub diameter (DHUB)
8 mm
Cutting diameter (DC)
13.2 mm
Cutting depth maximum (CDX)
1.6 mm
