H100.2603.03
Klemmhalter
Materialnummer H100260303

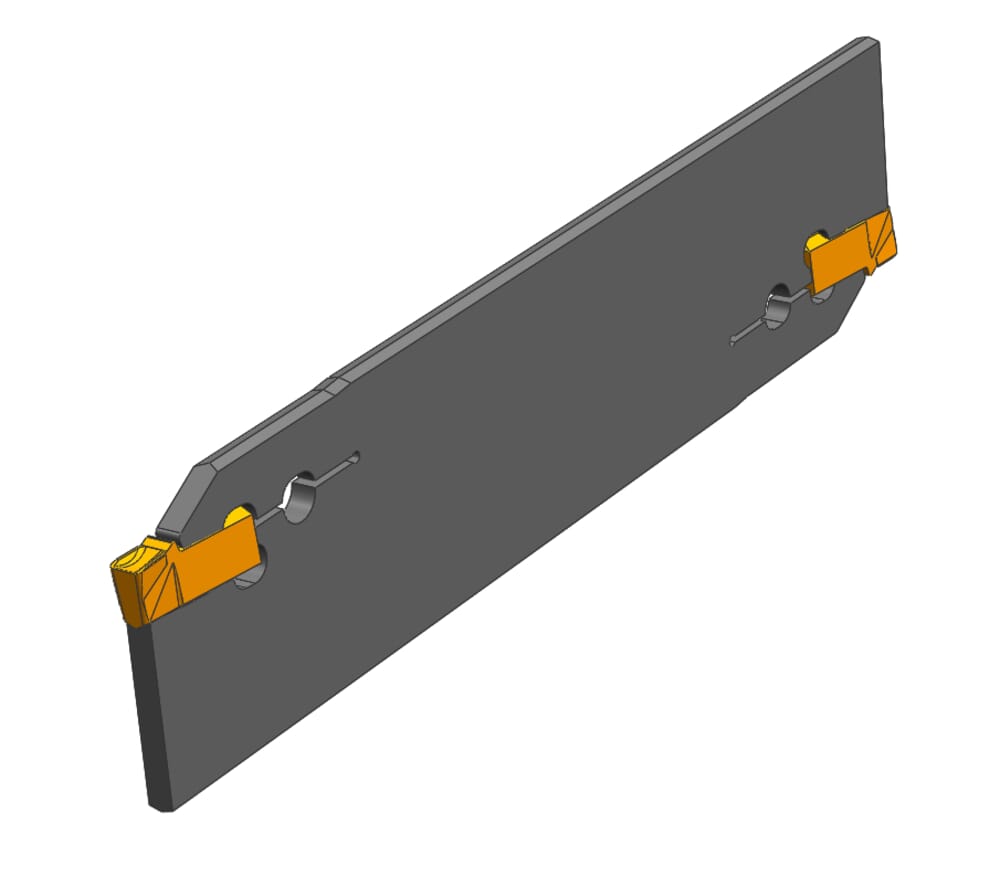

HORN Klemmhalter H100.2603.03 zum Drehen
Bitte beachten:Technologieinformationen
Plattensitzgröße (Größe)
3
ISO_CCTMS
PMU01C0260$$$$
DIN_CCTMS
PMU02600105
Katalog_CCTWS
100038
DIN_CCTWS
HORN-100030058N
ISO_CCTWS
HORN100030058N$$$$$
clamping-range-max-met
2.8 mm
eclass-shortcut
21-18-10-04
Spitzenhöhe (h1)
21.4 mm
Maximale Ein-, Abstechtiefe (tmax)
37.5 mm
Kopfhöhe (h)
26 mm
Gesamtlänge (inkl. Schneidplatte) (l1)
110 mm
Einstellmaß (f1)
1.15 mm
Breite / Dicke Schwert (b)
2.3 mm
| Downloads | |
|---|---|
| H100_2603_03-DXF.DXF | Download |
| H100_2603_03-STP.STP | Download |
| H100_2603_03-ISO.XML | Download |
| H100_2603_03-DIN.XML | Download |
| Alle Dateien herunterladen | |
