L105.0825.1.8 EG35
Schneidplatte
Materialnummer L105082518EG35
HORN Schneidplatte L105.0825.1.8 EG35 zum Drehen
Bitte beachten:Technologieinformationen

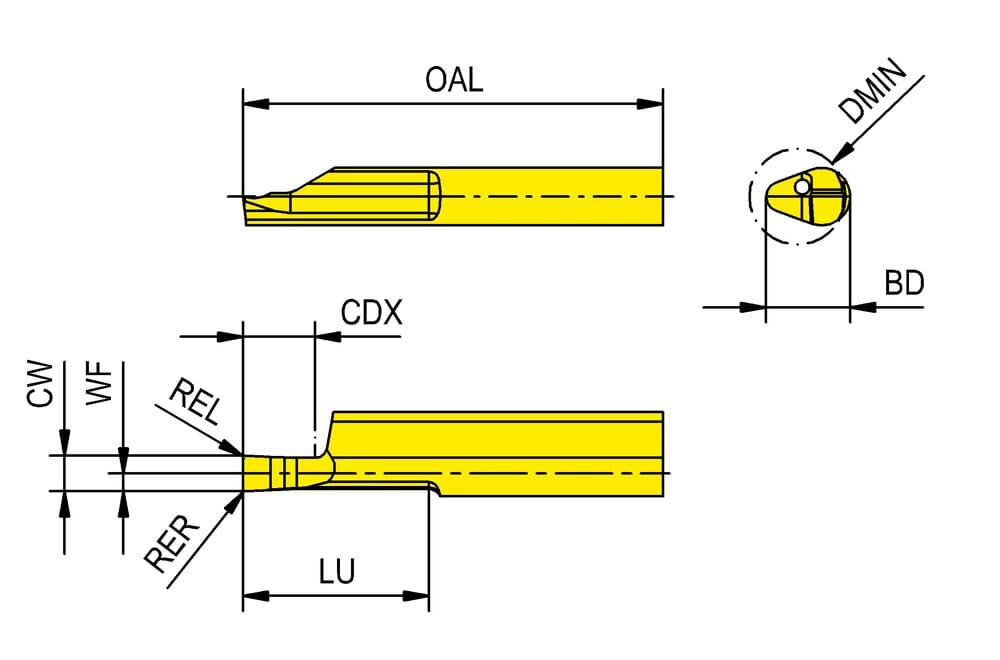

Anzahl Schneiden (CEDC)
1
Funktionsbreite (WF)
2 mm
Eckenradius links (REL)
0.15 mm
Eckenradius rechts (RER)
0.15 mm
Gesamtlänge (OAL)
25 mm
Nutzlänge (LU)
10 mm
Bohrungsdurchmesser, min. (DMIN)
8 mm
Schnittbreite, Nennmaß (CW)
2.5 mm
Schnitttiefe, max. (CDX)
5 mm
Körperdurchmesser (BD)
7 mm
| Downloads | |
|---|---|
| L105_0825_1_8_EG35-DXF.DXF | Download |
| L105_0825_1_8_EG35-STP.STP | Download |
| L105_0825_1_8_EG35-ISO.XML | Download |
| L105_0825_1_8_EG35-DIN.XML | Download |
| Alle Dateien herunterladen | |
