L105.1019.2.4 EG35
Schneidplatte
Materialnummer L105101924EG35
HORN Schneidplatte L105.1019.2.4 EG35 zum Drehen
Bitte beachten:Technologieinformationen

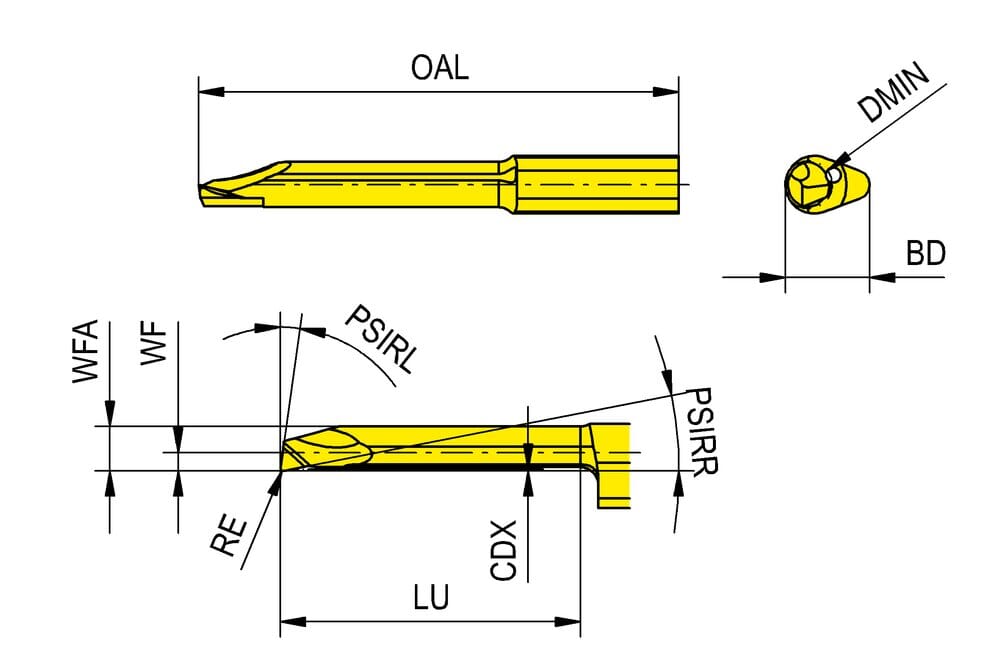

Anzahl Schneiden (CEDC)
1
Maß a an Funktionsbreite (WFA)
3.7 mm
Funktionsbreite (WF)
1.5 mm
Eckenradius (RE)
0.2 mm
Hauptschneidenwinkel rechts (PSIRR)
11 °
Hauptschneidenwinkel links (PSIRL)
8 °
Gesamtlänge (OAL)
30 mm
Nutzlänge (LU)
15 mm
Bohrungsdurchmesser, min. (DMIN)
4 mm
Schnitttiefe, max. (CDX)
0.15 mm
Körperdurchmesser (BD)
7 mm
| Downloads | |
|---|---|
| L105_1019_2_4_EG35-DXF.DXF | Download |
| L105_1019_2_4_EG35-STP.STP | Download |
| L105_1019_2_4_EG35-ISO.XML | Download |
| L105_1019_2_4_EG35-DIN.XML | Download |
| Alle Dateien herunterladen | |
