L105.VPM6.3.6 EG35
Schneidplatte
Materialnummer L105VPM636EG35
HORN Schneidplatte L105.VPM6.3.6 EG35 zum Gewinden
Bitte beachten:Technologieinformationen

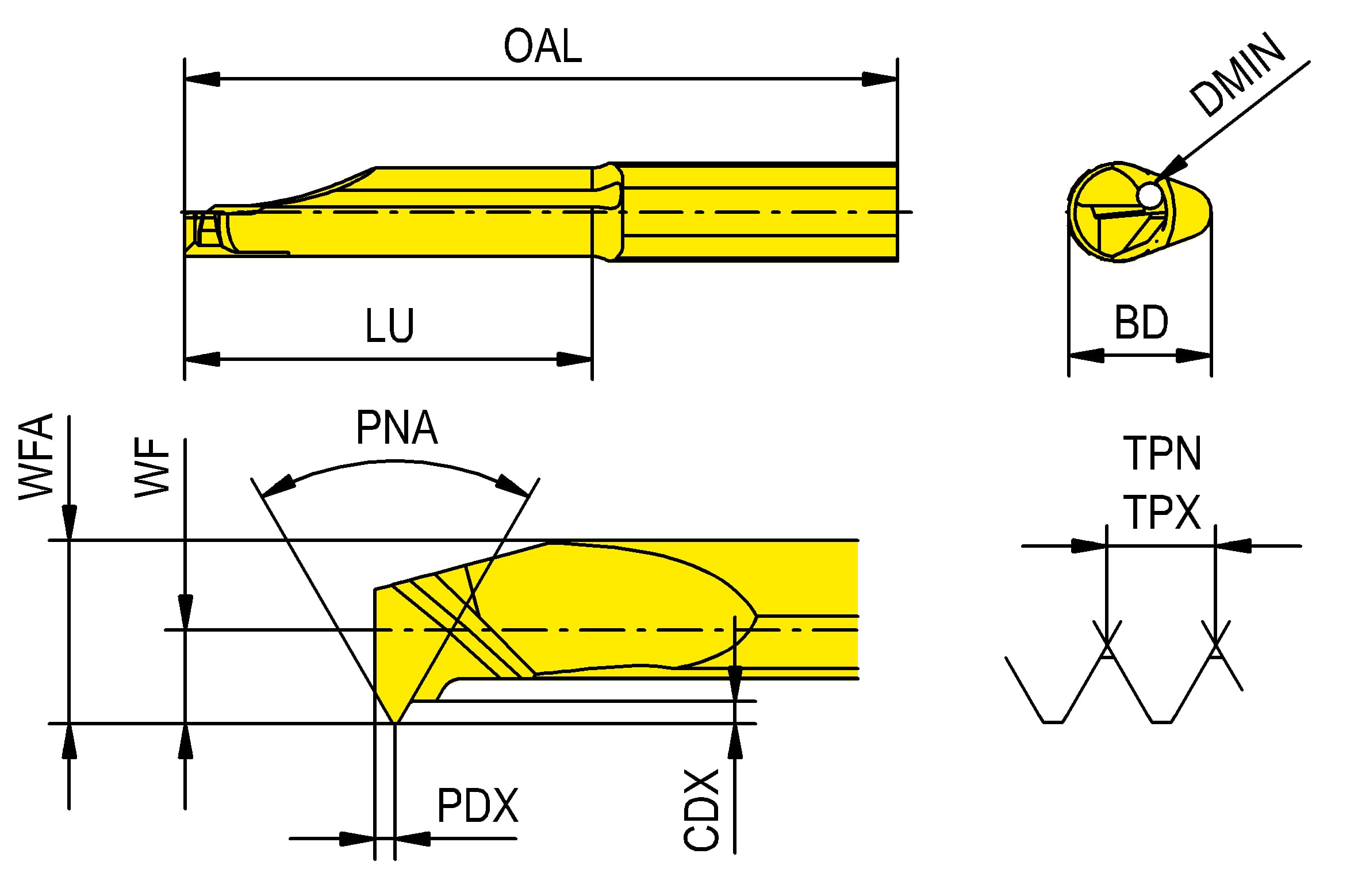

Gewindesteigung, max. (TPX)
1 mm
Körperdurchmesser (BD)
7 mm
Schnitttiefe, max. (CDX)
0.7 mm
Bohrungsdurchmesser, min. (DMIN)
4.9 mm
Nutzlänge (LU)
20 mm
Gesamtlänge (OAL)
35 mm
Profiltiefe (PDPT)
0.55 mm
Profilabstand X (PDX)
0.5 mm
Gewindesteigung, min. (TPN)
1 mm
Funktionsbreite (WF)
2.4 mm
Profilwinkel (PNA)
60 °
Maß a an Funktionsbreite (WFA)
4.5 mm
Anzahl Schneiden (CEDC)
1
