L106.1831.1.02 EG55
Insert
Materialnummer L1061831102EG55

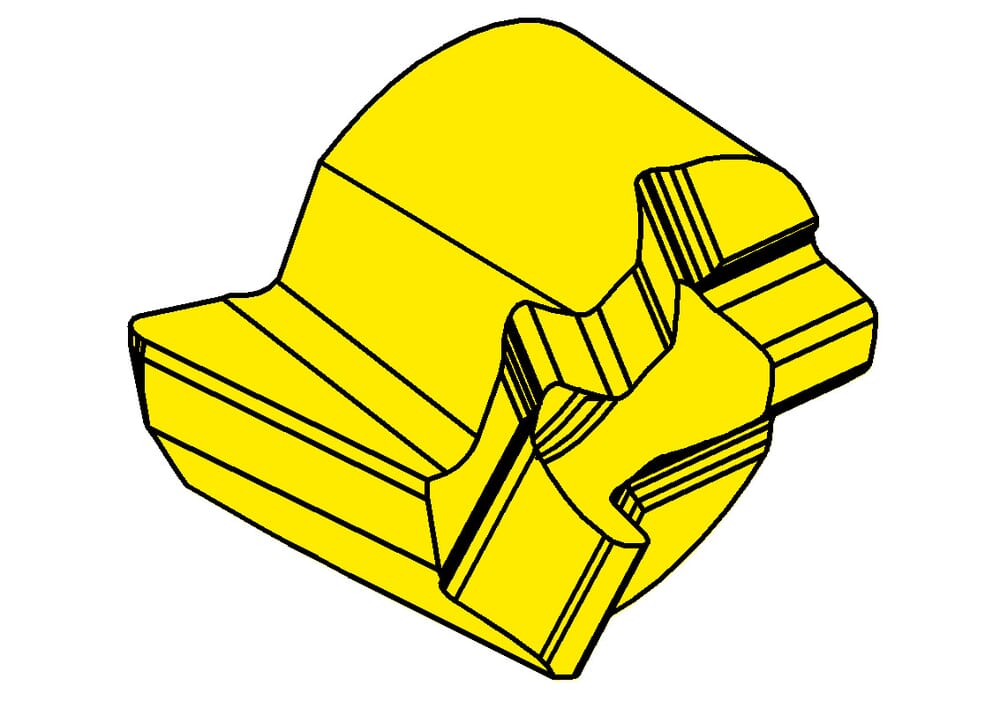

HORN Insert L106.1831.1.02 EG55 for Turning
Bitte beachten:Technologieinformationen

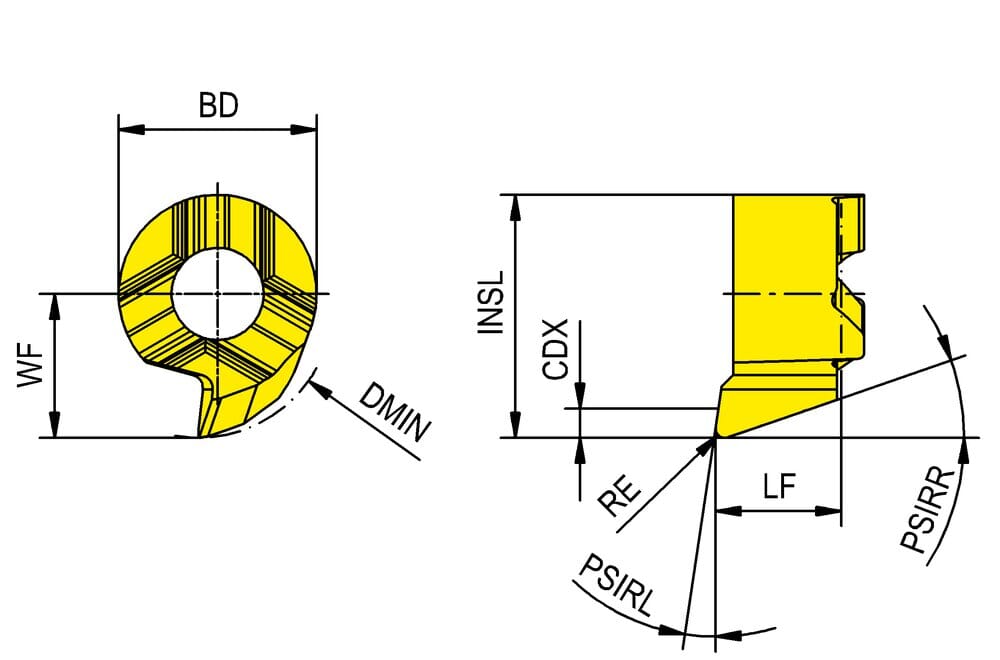

Cutting edge count (CEDC)
1
Funktional width (WF)
3.2 mm
corner radius (RE)
0.2 mm
Cutting edge angle major right hand (PSIRR)
19 °
Cutting edge angle major left hand (PSIRL)
8.5 °
Functional length (LF)
2.8 mm
Insert length (INSL)
5.4 mm
Minimum bore diameter (DMIN)
6 mm
Cutting depth maximum (CDX)
0.6 mm
Body diameter (BD)
4.4 mm
| Downloads | |
|---|---|
| L106_1831_1_02_EG55-DXF.DXF | Download |
| L106_1831_1_02_EG55-STP.STP | Download |
| L106_1831_1_02_EG55-ISO.XML | Download |
| L106_1831_1_02_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
