L107.1837.02 TH35
Schneidplatte
Materialnummer L107183702TH35
HORN Schneidplatte L107.1837.02 TH35 zum Drehen
Bitte beachten:Technologieinformationen

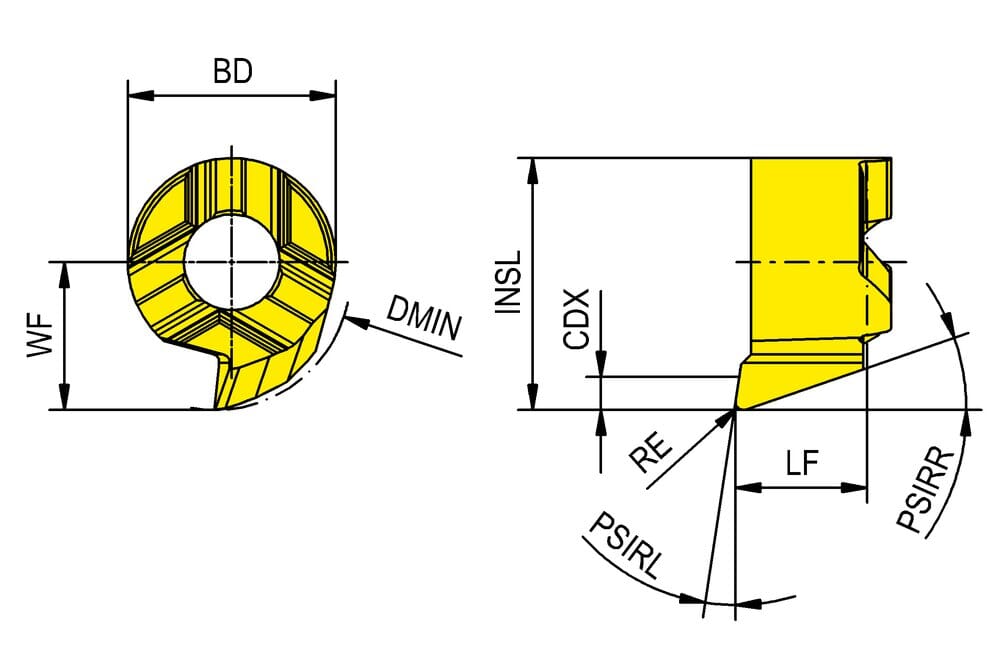

Spitzenradius (r)
0.2 mm
Kopfmaß (a)
6.3 mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN107052$84L$$$$$
Katalog_SSC
107052L
Einstellmaß radial (f)
3.7 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
5.2 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.3 mm
Kleinster Bohrungsdurchmesser (Dmin)
6.8 mm
| Downloads | |
|---|---|
| L107_1837_02_TH35-DXF.DXF | Download |
| L107_1837_02_TH35-STP.STP | Download |
| L107_1837_02_TH35-ISO.XML | Download |
| L107_1837_02_TH35-DIN.XML | Download |
| Alle Dateien herunterladen | |
