L108.0006.12 MG12
Schneidplatte
Materialnummer L108000612MG12

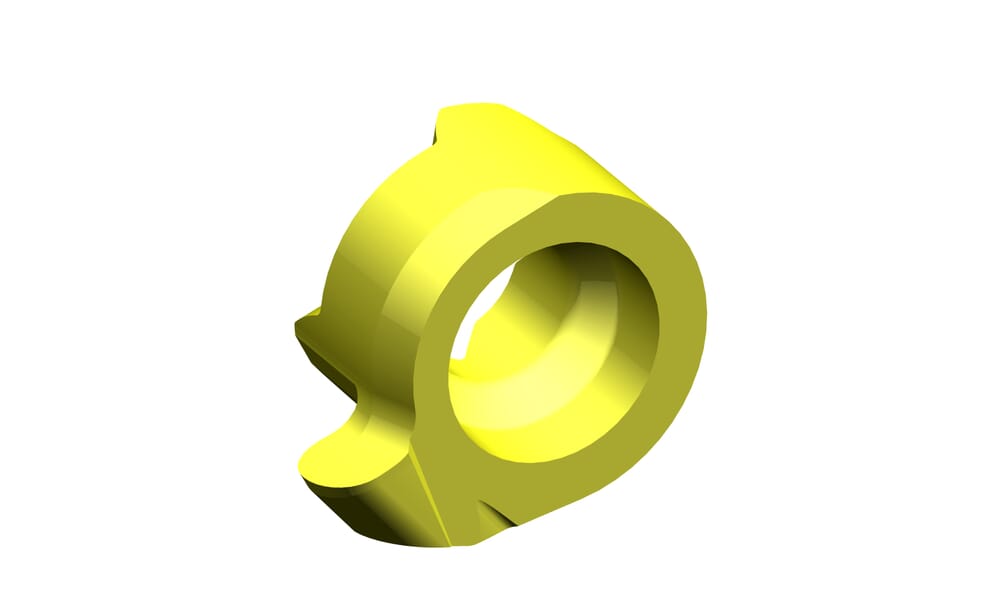

HORN Schneidplatte L108.0006.12 MG12 zum Drehen
Bitte beachten:Technologieinformationen
ISO_SSC
HORN108060$84L$$$$$
Kleinster Bohrungsdurchmesser (Dmin)
8 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.2 mm
Radius, Vollradius (r)
0.6 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6 mm
cutting-insert-width-met
7.8 mm
Einstellmaß radial (f)
4.8 mm
cutting-insert-thickness-met
3.2 mm
milling-depth-groove-depth-max-met
1 mm
Schneidbreite (w)
1.2 mm
Katalog_SSC
108060L
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
1 mm
Kopfmaß (a)
7.8 mm
Zähnezahl (Z)
1 St.
Schneidkreisdurchmesser (Ds)
9.6 mm
| Downloads | |
|---|---|
| L108000612.DXF | Download |
| L108000612_20210630_091622316.STP | Download |
| Alle Dateien herunterladen | |
