L108.0080.00 TN35
Schneidplatte
Materialnummer L108008000TN35

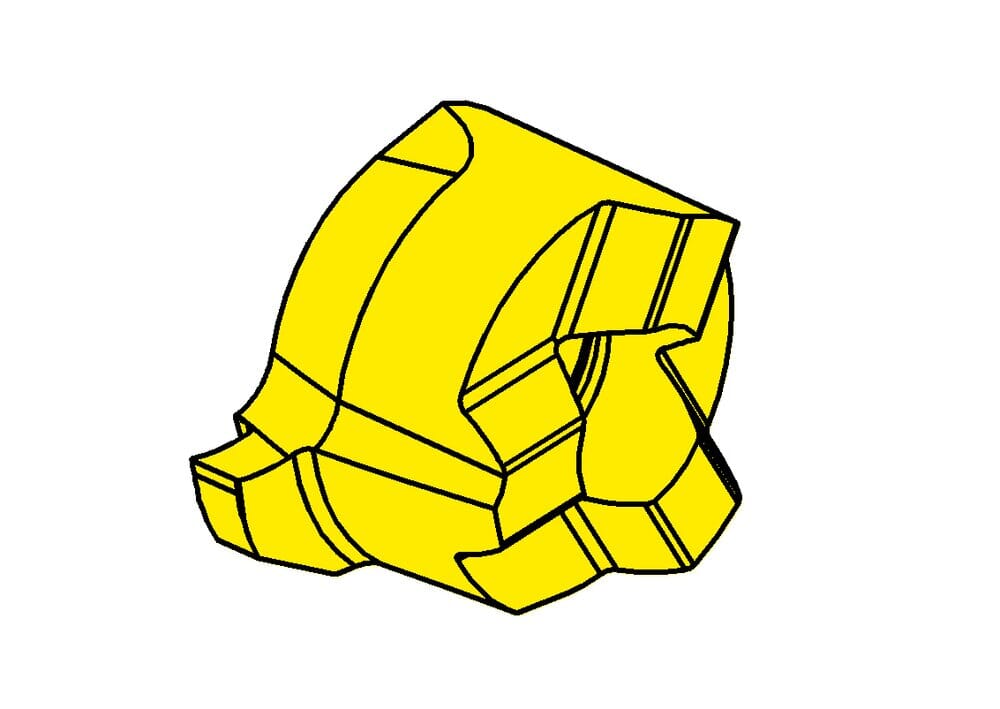

HORN Schneidplatte L108.0080.00 TN35 zum Drehen
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-10806084L
Kleinster Bohrungsdurchmesser (Dmin)
8
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6
mm
Schneidplattenbreite (a)
7.8
mm
Einstellmaß radial (f)
4.8
mm
Schneidplattendicke bis Schneide, Einstellmaß Länge bis Schneide (s1)
3.2
mm
Schneidplattendicke, Einstellmaß Länge komplett (s)
3.6
mm
Nennweite (Nw)
0.8
mm
Maximale Frästiefe, Nuttiefe (tmax)
1
mm
Schneidbreite (w)
0.84
mm
Katalog_SSC
108060L
ISO_SSC
HORN108060$84L$$$$$
eclass-shortcut
21-18-20-11
Zähnezahl (Z)
1
St.
Schneidkreisdurchmesser (Ds)
9.6
mm
Downloads | |
---|---|
L108008000_20230112_185721495.STP | Download |
L108008000.DXF | Download |
Alle Dateien herunterladen |
