L108.0090.00 TH35

Schneidplatte

Materialnummer L108009000TH35

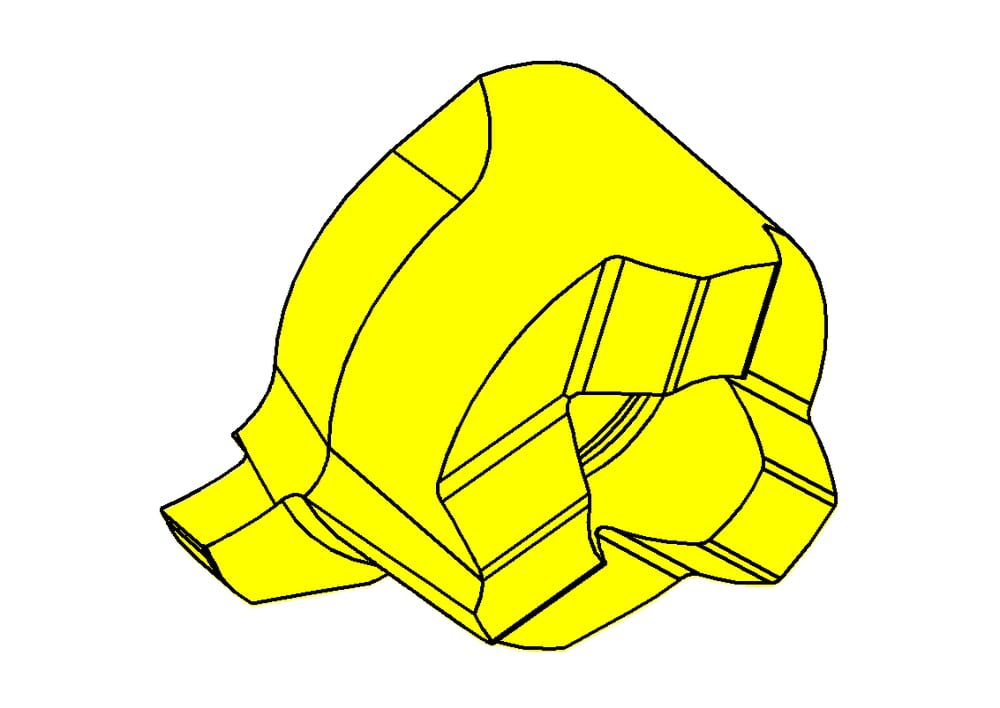

HORN Schneidplatte L108.0090.00 TH35 zum Drehen

Katalog_SSC

108060L

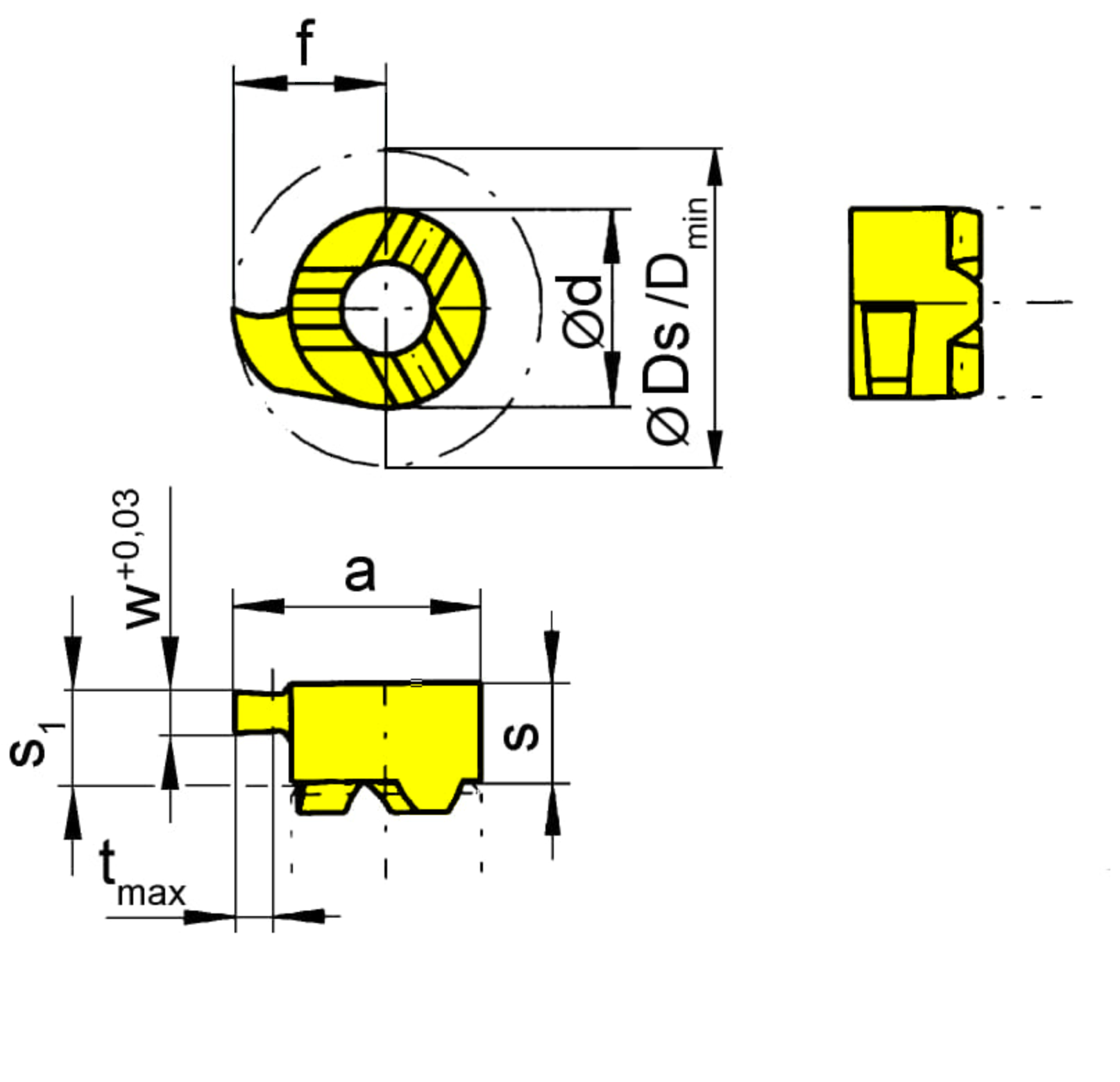

Kleinster Bohrungsdurchmesser (Dmin)

8 mm

Verzahnungsdurchmesser, Kopfdurchmesser (d)

6 mm

Schneidplattenbreite (a)

7.8 mm

Einstellmaß radial (f)

4.8 mm

Schneidplattendicke bis Schneide, Einstellmaß Länge bis Schneide (s1)

3.2 mm

Schneidplattendicke, Einstellmaß Länge komplett (s)

3.6 mm

Nennweite (Nw)

0.9 mm

Maximale Frästiefe, Nuttiefe (tmax)

1 mm

Schneidbreite (w)

0.94 mm

ISO_SSC

HORN108060$84L$$$$$

eclass-shortcut

21-18-20-11

Zähnezahl (Z)

1 St.

Schneidkreisdurchmesser (Ds)

9.6 mm
