L108.0110.00 TH35
Schneidplatte
Materialnummer L108011000TH35

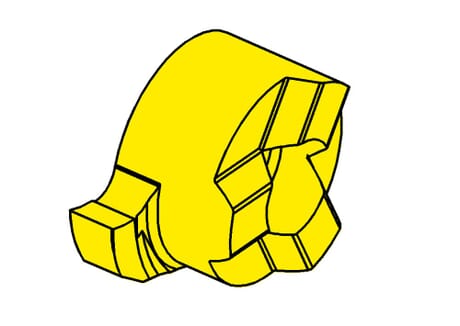

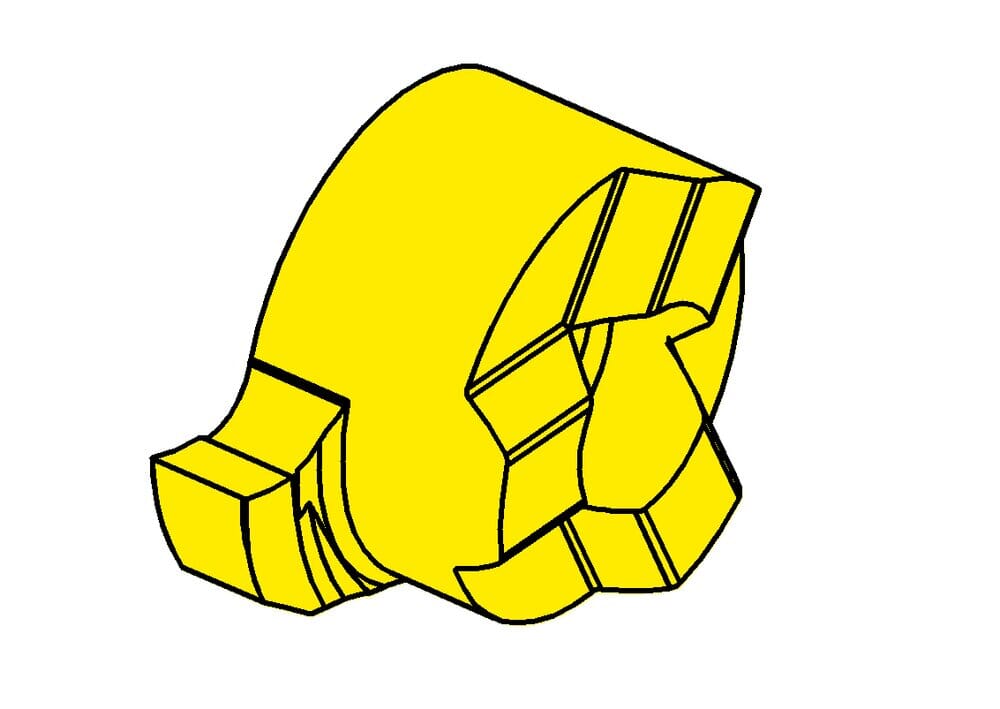

HORN Schneidplatte L108.0110.00 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Eckenfasenbreite rechts (CHWR)
0.03 mm
Körperdurchmesser (BD)
6 mm
Schnitttiefe, max. (CDX)
1 mm
Schnittbreite, Nennmaß (CW)
1.19 mm
Bohrungsdurchmesser, min. (DMIN)
8 mm
Schneidplattenlänge (INSL)
7.8 mm
Funktionslänge (LF)
3.2 mm
Funktionsbreite (WF)
4.8 mm
Eckenfasenbreite links (CHWL)
0.03 mm
Eckfasenwinkel, links (KCHL)
45 °
Eckfasenwinkel, rechts (KCHR)
45 °
Anzahl Schneiden (CEDC)
1
Breite Sicherungsring (RTRG)
1.1 mm
| Downloads | |
|---|---|
| L108_0110_00_TH35-DXF.DXF | Download |
| L108_0110_00_TH35-STP.STP | Download |
| L108_0110_00_TH35-ISO.XML | Download |
| L108_0110_00_TH35-DIN.XML | Download |
| Alle Dateien herunterladen | |
