L108.0150.00 TH35
Schneidplatte
Materialnummer L108015000TH35

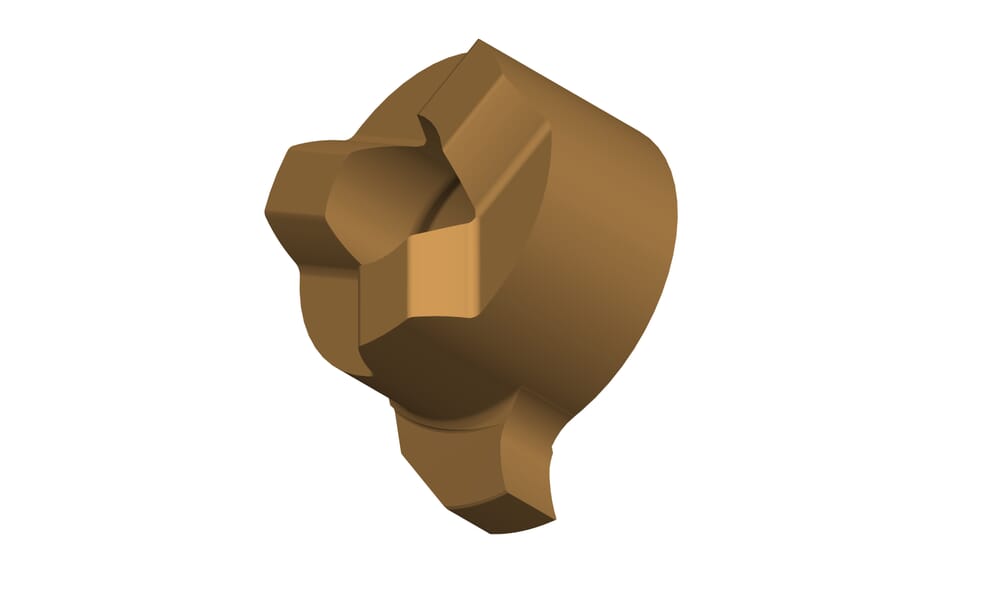

HORN Schneidplatte L108.0150.00 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Katalog_SSC
108060L
Kleinster Bohrungsdurchmesser (Dmin)
8
mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.2
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6
mm
Einstellmaß radial (f)
4.8
mm
Schneidbreite (w)
1.5
mm
Schneidkreisdurchmesser (Ds)
9.6
mm
DIN_SSC
HORN-10806084L
ISO_SSC
HORN108060$84L$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
1
mm
Kopfmaß (a)
7.8
mm
Zähnezahl (Z)
1
St.
