L108.1846.02 EG55
Schneidplatte
Materialnummer L108184602EG55

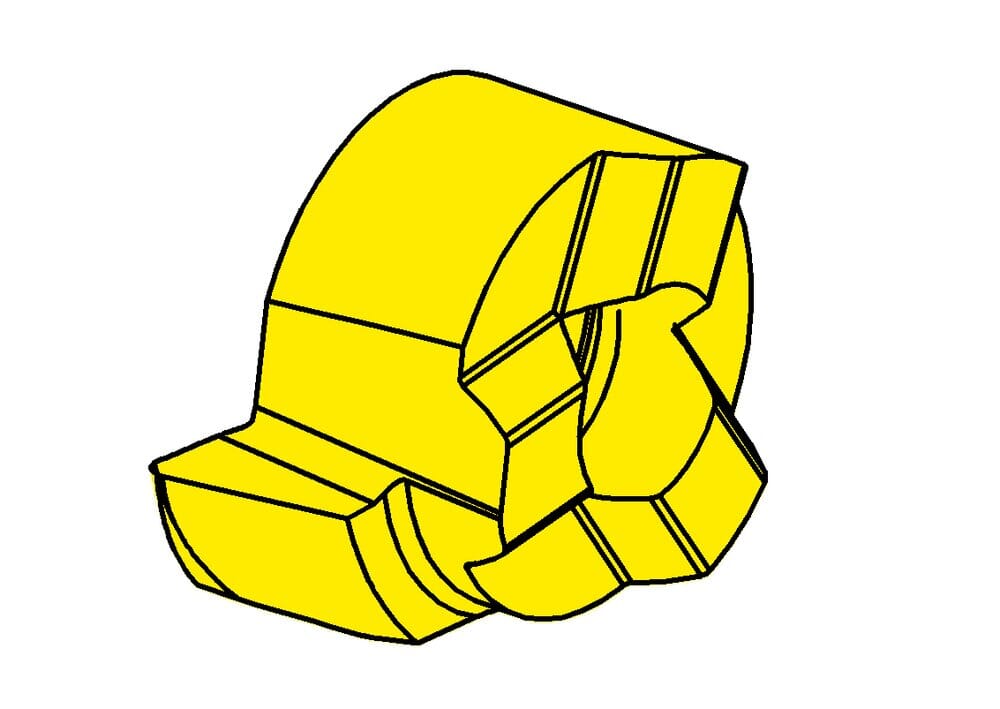

HORN Schneidplatte L108.1846.02 EG55 zum Drehen
Bitte beachten:Technologieinformationen
Spitzenradius (r)
0.2 mm
Kopfmaß (a)
7.65 mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN108060$84L$$$$$
Katalog_SSC
108060L
Einstellmaß radial (f)
4.65 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.4 mm
Kleinster Bohrungsdurchmesser (Dmin)
7.8 mm
| Downloads | |
|---|---|
| L108_1846_02_EG55-DXF.DXF | Download |
| L108_1846_02_EG55-STP.STP | Download |
| L108_1846_02_EG55-ISO.XML | Download |
| L108_1846_02_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
