L108.4748.02 TN35
Schneidplatte
Materialnummer L108474802TN35

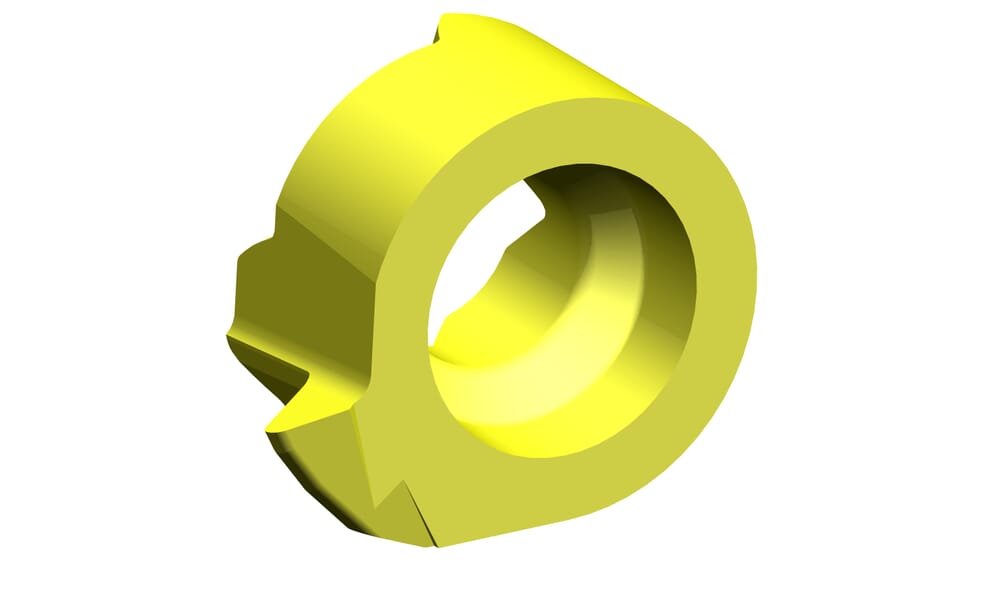

HORN Schneidplatte L108.4748.02 TN35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
7.8
mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.2
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6
mm
Einstellmaß radial (f)
4.65
mm
Katalog_SSC
108060L
DIN_SSC
HORN-10806084L
ISO_SSC
HORN108060$84L$$$$$
Maximale Stechtiefe (tmax)
1.2
mm
Kopfmaß (a)
7.65
mm
Spitzenradius (r)
0.2
mm
| Downloads | |
|---|---|
| L108474802_20210630_130228157.STP | Download |
| L108474802_20210627_184402745.DXF | Download |
| Alle Dateien herunterladen | |
