L109.1838.04.4.HV7 TH35
Schneidplatte
Materialnummer L1091838044HV7TH35

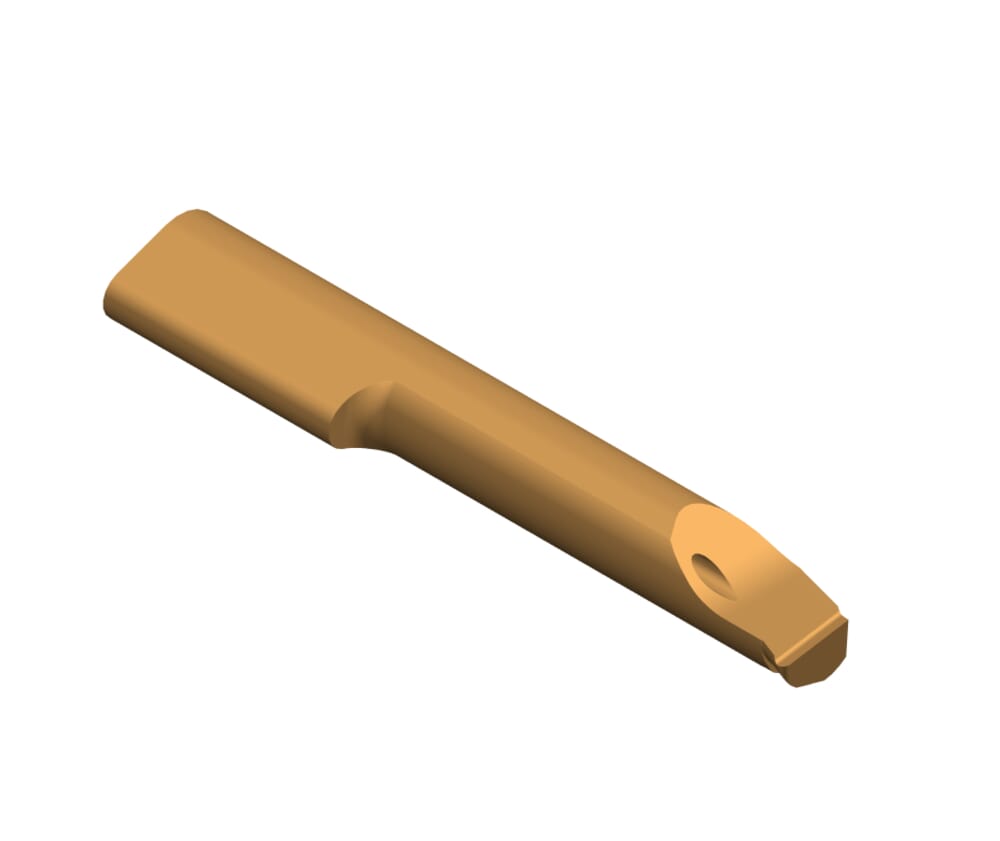

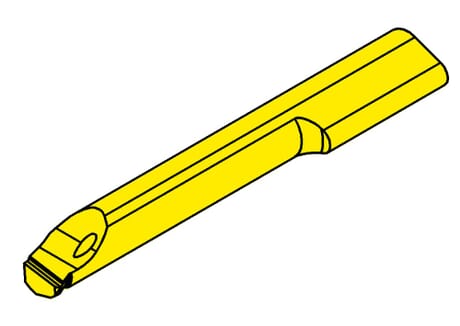

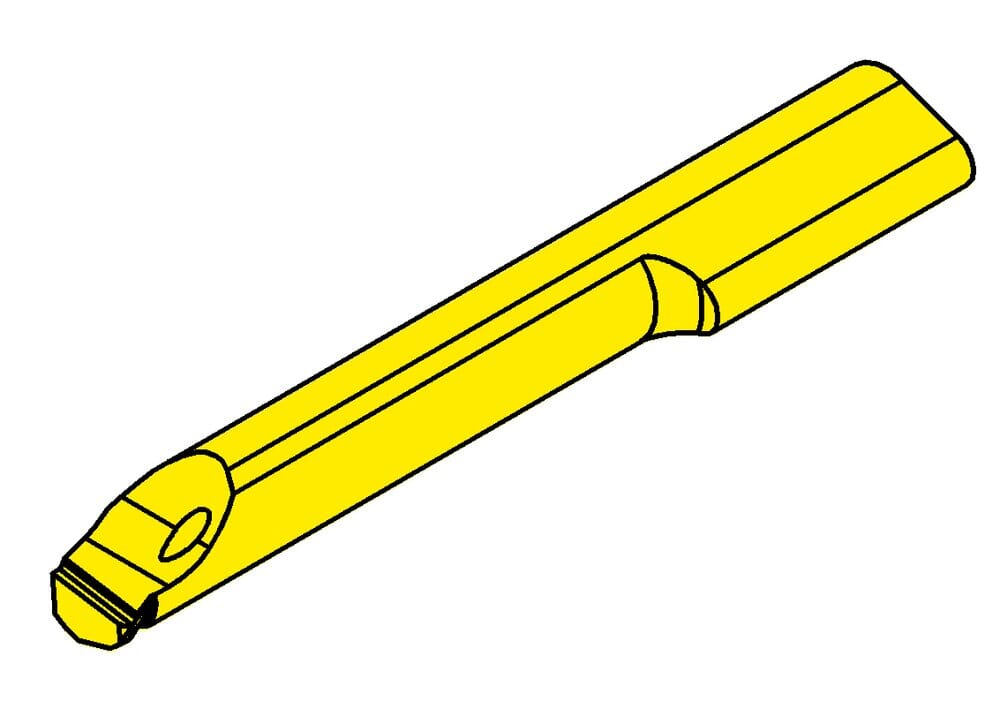

HORN Schneidplatte L109.1838.04.4.HV7 TH35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
7
mm
Gesamtlänge (l5)
43
mm
Einstellmaß radial (f)
3.8
mm
Halsdurchmesser (d)
6
mm
Katalog_SSC
109140
DIN_SSC
HORN-10914095N
ISO_SSC
HORN109140$95N$$$$$
Maximale Stechtiefe (tmax)
0.4
mm
Kopfmaß (a)
6.7
mm
Spitzenradius (r)
0.4
mm
Halslänge (l2)
25
mm
| Downloads | |
|---|---|
| L1091838044HV7_20210630_122938333.STP | Download |
| L1091838044HV7_20210627_184707897.DXF | Download |
| Alle Dateien herunterladen | |
