L110.1829.9.6 EG35
Schneidplatte
Materialnummer L110182996EG35
HORN Schneidplatte L110.1829.9.6 EG35 zum Drehen
Bitte beachten:Technologieinformationen

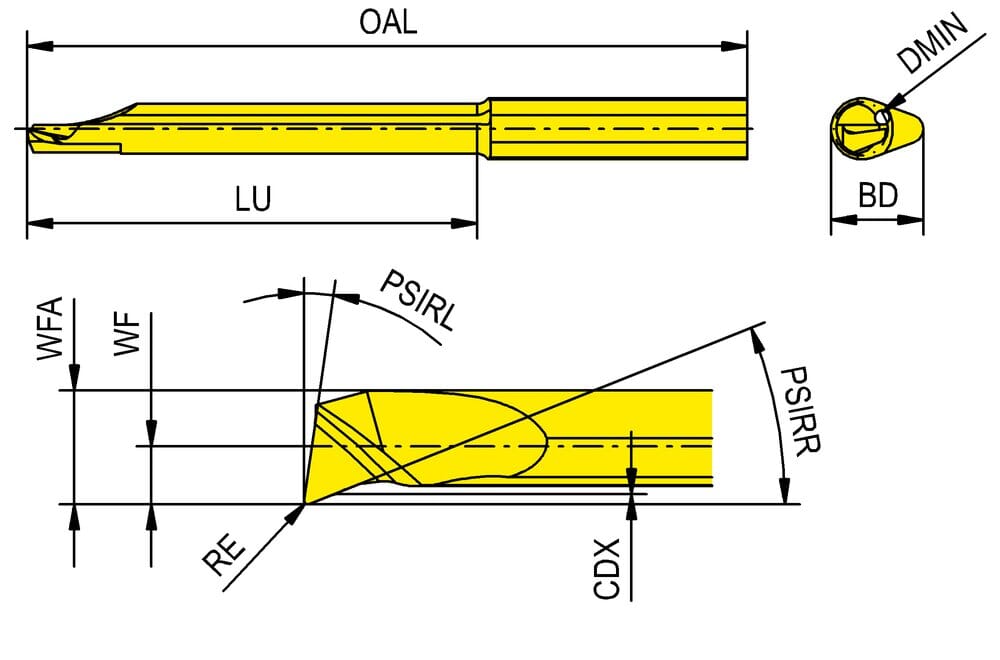

Hauptschneidenwinkel rechts (PSIRR)
21 °
Körperdurchmesser (BD)
10.3 mm
Schnitttiefe, max. (CDX)
0.5 mm
Bohrungsdurchmesser, min. (DMIN)
6 mm
Halsdurchmesser (DN)
4.8 mm
Kraglänge (LPR)
54 mm
Nutzlänge (LU)
50 mm
Gesamtlänge (OAL)
80 mm
Hauptschneidenwinkel links (PSIRL)
8 °
Eckenradius (RE)
0.2 mm
Funktionsbreite (WF)
2.9 mm
Maß a an Funktionsbreite (WFA)
5.7 mm
Anzahl Schneiden (CEDC)
1
| Downloads | |
|---|---|
| L110_1829_9_6_EG35-DXF.DXF | Download |
| L110_1829_9_6_EG35-STP.STP | Download |
| L110_1829_9_6_EG35-ISO.XML | Download |
| L110_1829_9_6_EG35-DIN.XML | Download |
| Alle Dateien herunterladen | |
