L110.1829.9.8 EG35
Schneidplatte
Materialnummer L110182998EG35

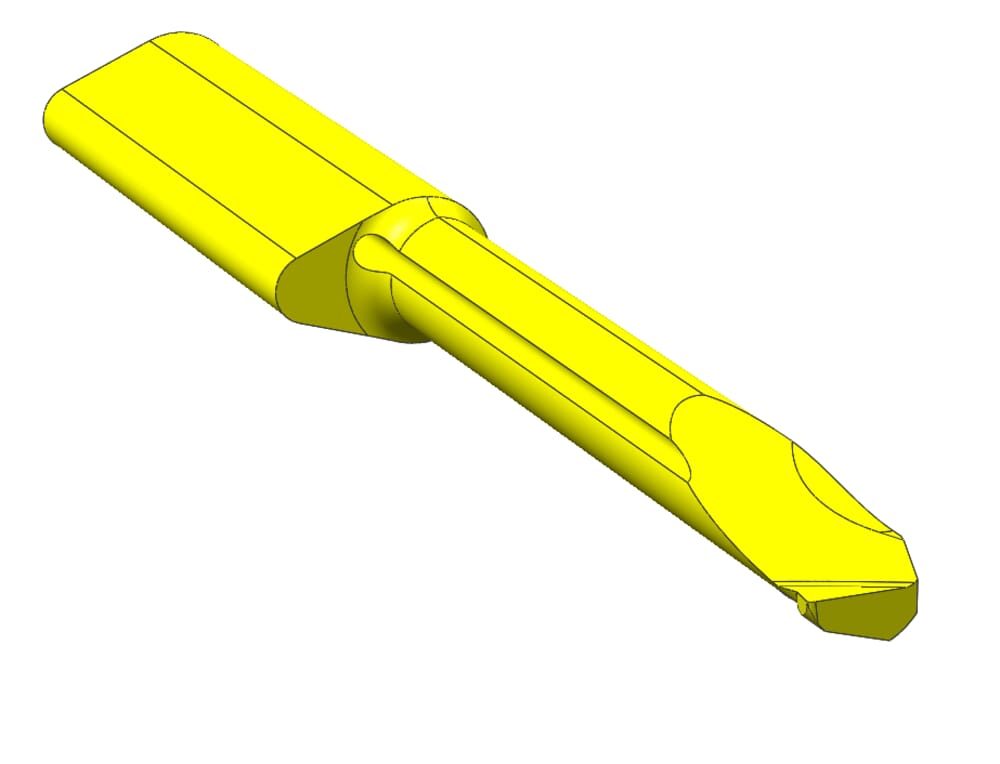

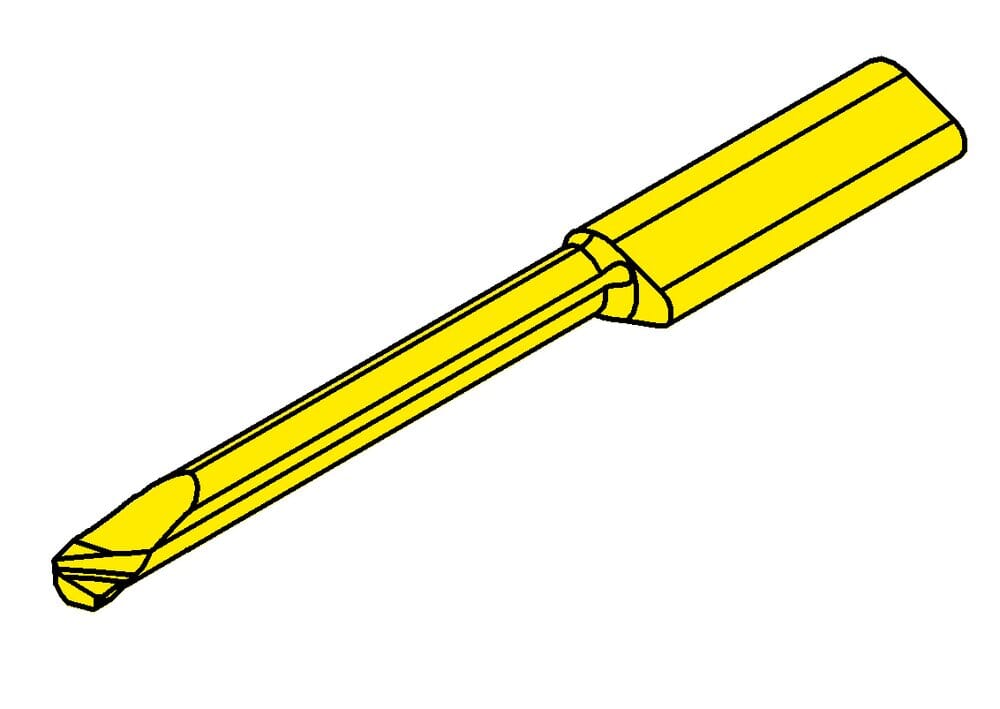

HORN Schneidplatte L110.1829.9.8 EG35 zum Drehen
Bitte beachten:Technologieinformationen
Katalog_SSC
110260
Kleinster Bohrungsdurchmesser (Dmin)
8 mm
Gesamtlänge (l5)
80 mm
Einstellmaß radial (f)
4 mm
Halsdurchmesser (d)
6 mm
Halslänge (l2)
50 mm
ISO_SSC
HORN110260$95N$$$$$
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
0.5 mm
Kopfmaß (a)
7.4 mm
Freiwinkel (α)
21 °
Spitzenradius (r)
0.2 mm
| Downloads | |
|---|---|
| L110_1829_9_8_EG35-DXF.DXF | Download |
| L110_1829_9_8_EG35-STP.STP | Download |
| L110_1829_9_8_EG35-ISO.XML | Download |
| L110_1829_9_8_EG35-DIN.XML | Download |
| Alle Dateien herunterladen | |
