L111.0009.18 TH35
Schneidplatte
Materialnummer L111000918TH35
HORN Schneidplatte L111.0009.18 TH35 zum Drehen
Bitte beachten:Technologieinformationen

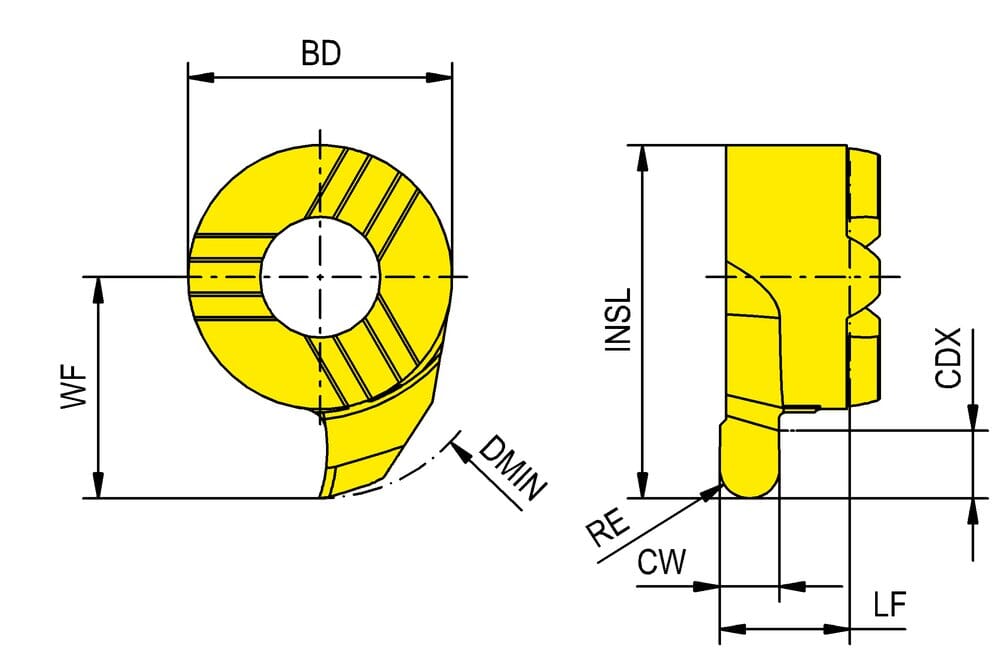

Anzahl Schneiden (CEDC)
1
Funktionsbreite (WF)
6.7 mm
Eckenradius (RE)
0.9 mm
Funktionslänge (LF)
3.95 mm
Schneidplattenlänge (INSL)
10.7 mm
Bohrungsdurchmesser, min. (DMIN)
11 mm
Schnittbreite, Nennmaß (CW)
1.815 mm
Schnitttiefe, max. (CDX)
2.3 mm
Körperdurchmesser (BD)
8 mm
| Downloads | |
|---|---|
| L111_0009_18_TH35-DXF.DXF | Download |
| L111_0009_18_TH35-STP.STP | Download |
| L111_0009_18_TH35-ISO.XML | Download |
| L111_0009_18_TH35-DIN.XML | Download |
| Alle Dateien herunterladen | |
