L111.0015.30 TH35
Schneidplatte
Materialnummer L111001530TH35
HORN Schneidplatte L111.0015.30 TH35 zum Drehen
Bitte beachten:Technologieinformationen

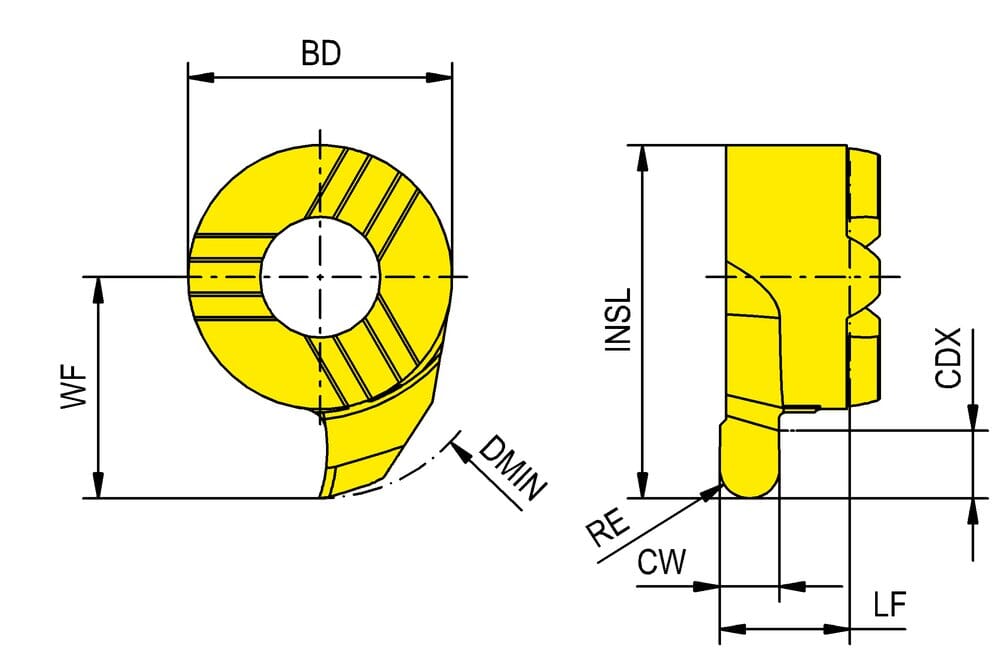

Anzahl Schneiden (CEDC)
1
Funktionsbreite (WF)
6.7 mm
Eckenradius (RE)
1.5 mm
Funktionslänge (LF)
3.95 mm
Schneidplattenlänge (INSL)
10.7 mm
Bohrungsdurchmesser, min. (DMIN)
11 mm
Schnittbreite, Nennmaß (CW)
3.015 mm
Schnitttiefe, max. (CDX)
2.3 mm
Körperdurchmesser (BD)
8 mm
