L111.0815.01 TN35
Schneidplatte
Materialnummer L111081501TN35

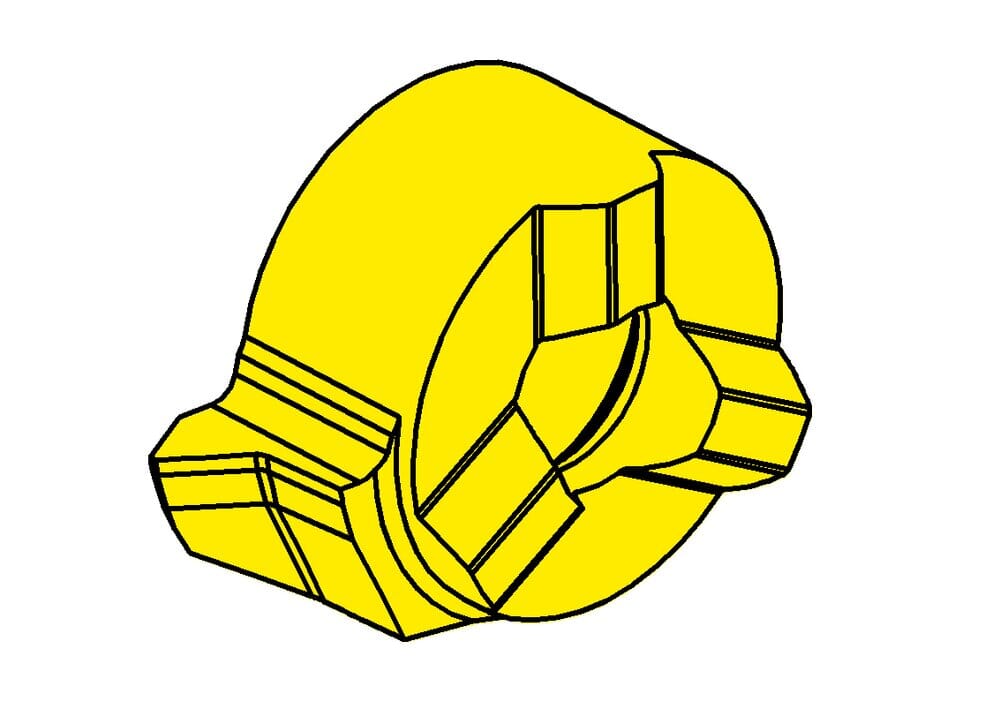

HORN Schneidplatte L111.0815.01 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
Einstellmaß Länge (E)
3.3 mm
maximale Steigung (Pmax)
1.75 mm
Steigung (P)
1.5 mm
Kleinster Bohrungsdurchmesser (Dmin)
11 mm
Schneidplattenhöhe, Schneidplattendicke (s)
4.15 mm
Schneidkreisdurchmesser (Ds)
13.4 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8 mm
Schneidplattenbreite (a)
10.7 mm
Einstellmaß radial (f)
6.7 mm
Katalog_SSC
111080L
ISO_SSC
HORN111080$84L$$$$$
eclass-shortcut
21-18-20-11
| Downloads | |
|---|---|
| L111_0815_01_TN35-DXF.DXF | Download |
| L111_0815_01_TN35-STP.STP | Download |
| L111_0815_01_TN35-ISO.XML | Download |
| L111_0815_01_TN35-DIN.XML | Download |
| Alle Dateien herunterladen | |
