L111.0815.02 TN35
Schneidplatte
Materialnummer L111081502TN35

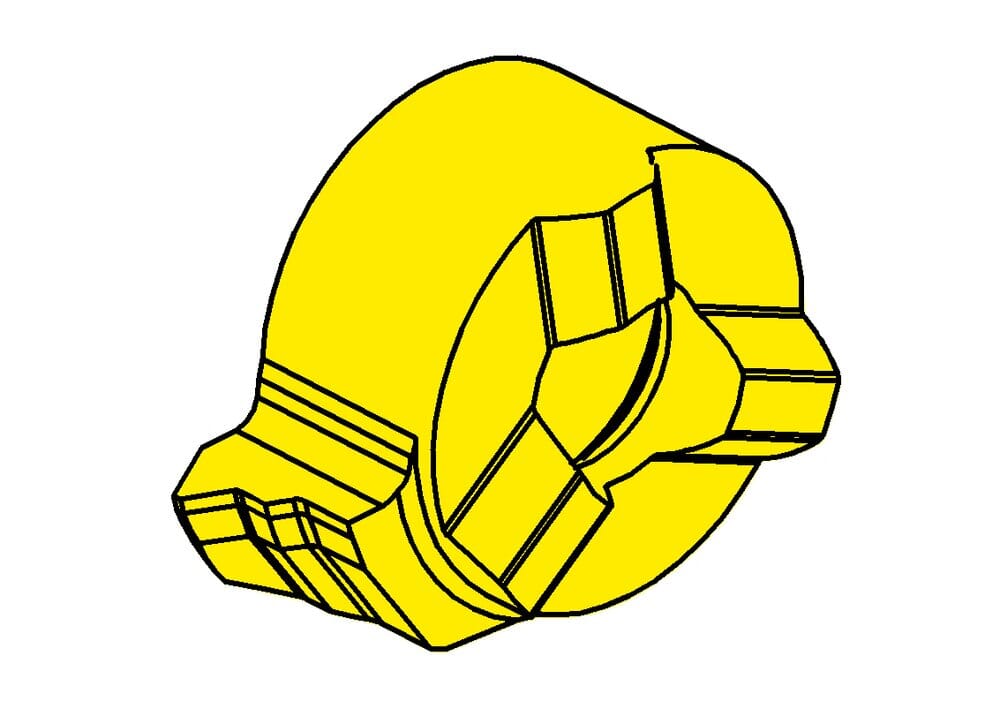

HORN Schneidplatte L111.0815.02 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-11108084L
Steigung (P)
1.5
mm
Kleinster Bohrungsdurchmesser (Dmin)
11
mm
Schneidplattenhöhe, Schneidplattendicke (s)
4.15
mm
Einstellmaß Länge (E)
3.3
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8
mm
Schneidplattenbreite (a)
10.7
mm
Einstellmaß radial (f)
6.7
mm
Katalog_SSC
111080L
ISO_SSC
HORN111080$84L$$$$$
eclass-shortcut
21-18-20-11
number-of-teeth
1
St.
| Downloads | |
|---|---|
| L111081502_20210630_180512525.STP | Download |
| L111081502_20210627_164619876.DXF | Download |
| Alle Dateien herunterladen | |
