L111.1630.02 TN35
Schneidplatte
Materialnummer L111163002TN35

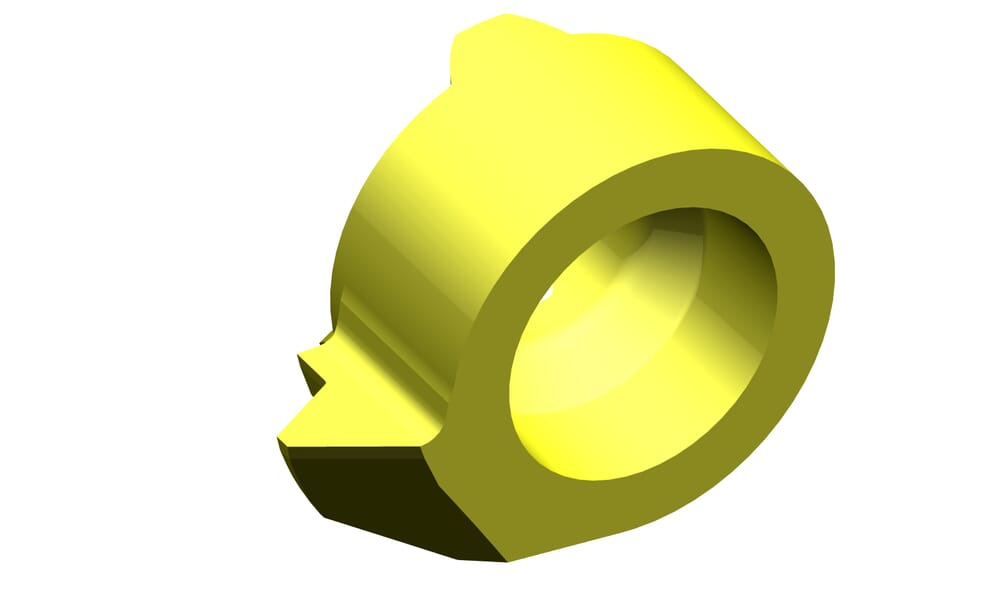

HORN Schneidplatte L111.1630.02 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8 mm
Steigung (P)
3 mm
Kleinster Bohrungsdurchmesser (Dmin)
11 mm
Schneidplattenhöhe, Schneidplattendicke (s)
4.15 mm
Einstellmaß Länge (E)
2.8 mm
number-of-teeth
1 St.
Schneidplattenbreite (a)
10.7 mm
Einstellmaß radial (f)
6.7 mm
Katalog_SSC
111080L
ISO_SSC
HORN111080$84L$$$$$
eclass-shortcut
21-18-20-11
| Downloads | |
|---|---|
| L111_1630_02_TN35-DXF.DXF | Download |
| L111_1630_02_TN35-STP.STP | Download |
| L111_1630_02_TN35-ISO.XML | Download |
| L111_1630_02_TN35-DIN.XML | Download |
| Alle Dateien herunterladen | |
