L111.1855.02 TH35
Schneidplatte
Materialnummer L111185502TH35

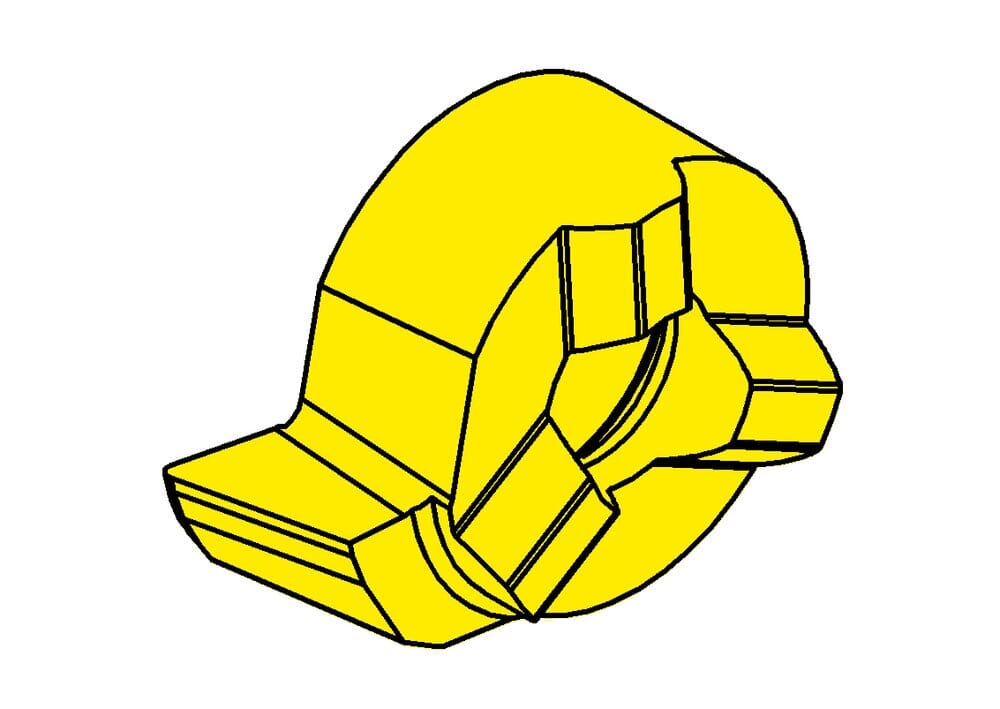

HORN Schneidplatte L111.1855.02 TH35 zum Drehen
Bitte beachten:Technologieinformationen
Spitzenradius (r)
0.2
mm
Kopfmaß (a)
9.5
mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN111080$84L$$$$$
DIN_SSC
HORN-11108084L
Katalog_SSC
111080L
Einstellmaß radial (f)
5.5
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8
mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.95
mm
Kleinster Bohrungsdurchmesser (Dmin)
9.8
mm
| Downloads | |
|---|---|
| L111185502_20210630_123325526.STP | Download |
| L111185502_20210627_155842809.DXF | Download |
| Alle Dateien herunterladen | |
