L111.1855.02 TN35
Schneidplatte
Materialnummer L111185502TN35

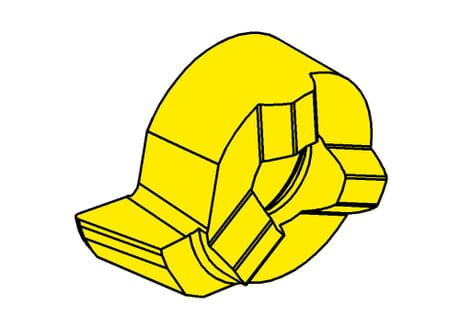

HORN Schneidplatte L111.1855.02 TN35 zum Drehen
Bitte beachten:Technologieinformationen
Spitzenradius (r)
0.2 mm
Kopfmaß (a)
9.5 mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN111080$84L$$$$$
Katalog_SSC
111080L
Einstellmaß radial (f)
5.5 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.95 mm
Kleinster Bohrungsdurchmesser (Dmin)
9.8 mm
| Downloads | |
|---|---|
| L111_1855_02_TN35-ISO.XML | Download |
| L111_1855_02_TN35-DIN.XML | Download |
| L111_1855_02_TN35-DXF.DXF | Download |
| L111_1855_02_TN35-STP.STP | Download |
| Alle Dateien herunterladen | |
