L111.4767.02 TI25
Schneidplatte
Materialnummer L111476702TI25

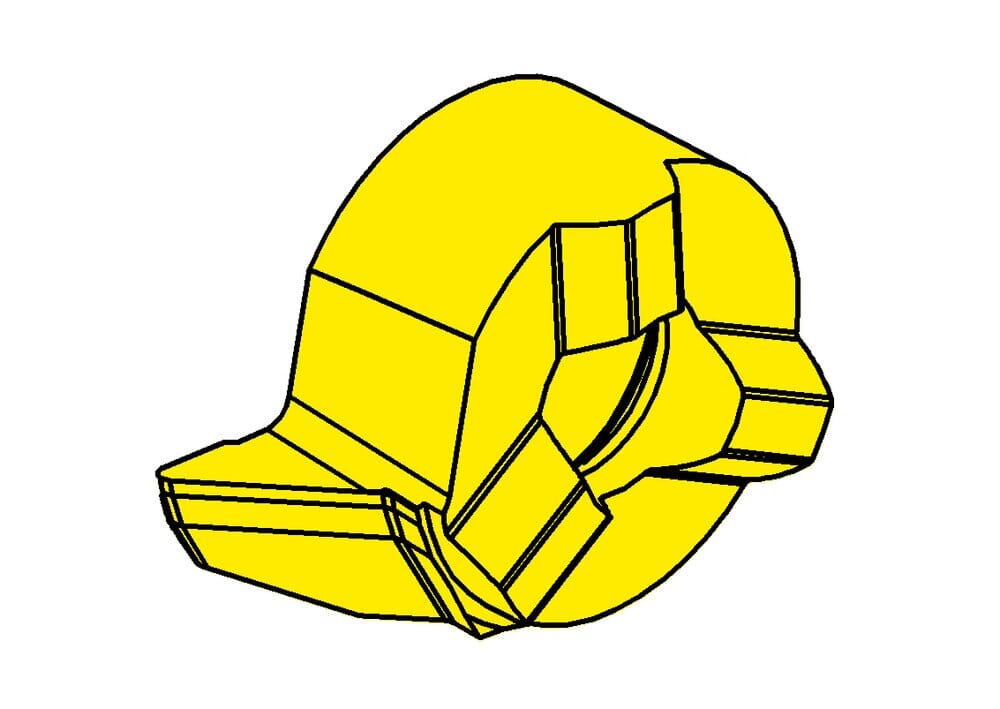

HORN Schneidplatte L111.4767.02 TI25 zum Drehen
Bitte beachten:Technologieinformationen
Spitzenradius (r)
0.2 mm
Kopfmaß (a)
10.7 mm
Maximale Stechtiefe (tmax)
2.3 mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN111080$84L$$$$$
Katalog_SSC
111080L
Einstellmaß radial (f)
6.7 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
8 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.95 mm
Kleinster Bohrungsdurchmesser (Dmin)
11 mm
| Downloads | |
|---|---|
| L111_4767_02_TI25-DXF.DXF | Download |
| L111_4767_02_TI25-STP.STP | Download |
| L111_4767_02_TI25-ISO.XML | Download |
| L111_4767_02_TI25-DIN.XML | Download |
| Alle Dateien herunterladen | |
