L111.4767.04 TH35
Schneidplatte
Materialnummer L111476704TH35
HORN Schneidplatte L111.4767.04 TH35 zum Drehen
Bitte beachten:Technologieinformationen

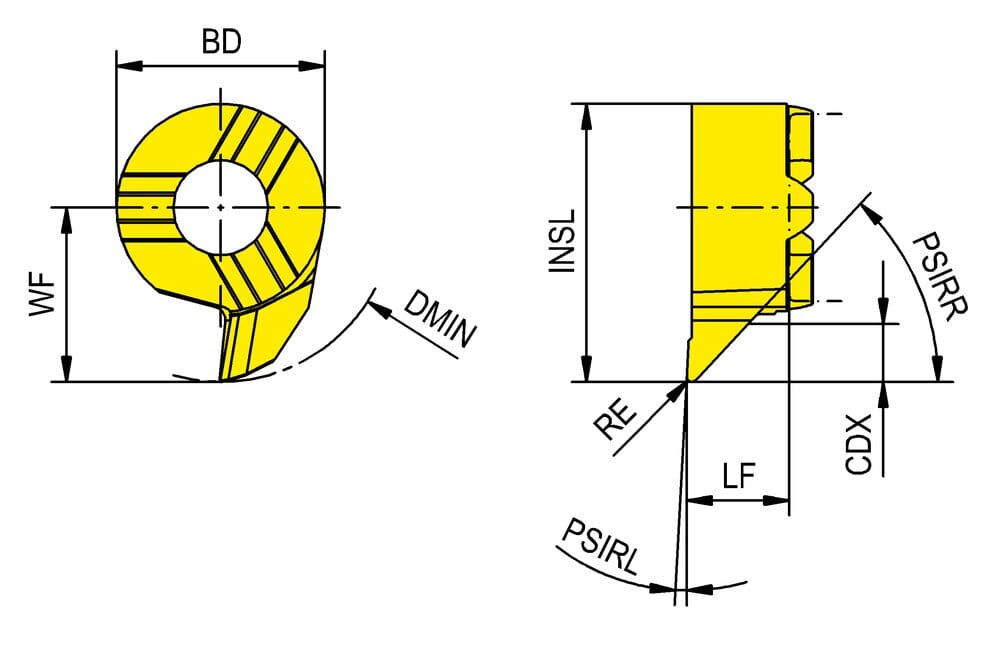

Anzahl Schneiden (CEDC)
1
Funktionsbreite (WF)
6.7 mm
Eckenradius (RE)
0.4 mm
Hauptschneidenwinkel rechts (PSIRR)
47 °
Hauptschneidenwinkel links (PSIRL)
3 °
Funktionslänge (LF)
3.95 mm
Schneidplattenlänge (INSL)
10.7 mm
Bohrungsdurchmesser, min. (DMIN)
11 mm
Schnitttiefe, max. (CDX)
2.3 mm
Körperdurchmesser (BD)
8 mm
| Downloads | |
|---|---|
| L111_4767_04_TH35-STP.STP | Download |
| L111_4767_04_TH35-ISO.XML | Download |
| L111_4767_04_TH35-DIN.XML | Download |
| L111_4767_04_TH35-DXF.DXF | Download |
| Alle Dateien herunterladen | |
