L111.FB15.01 EG35
Schneidplatte
Materialnummer L111FB1501EG35
HORN Schneidplatte L111.FB15.01 EG35 zum Drehen
Bitte beachten:Technologieinformationen

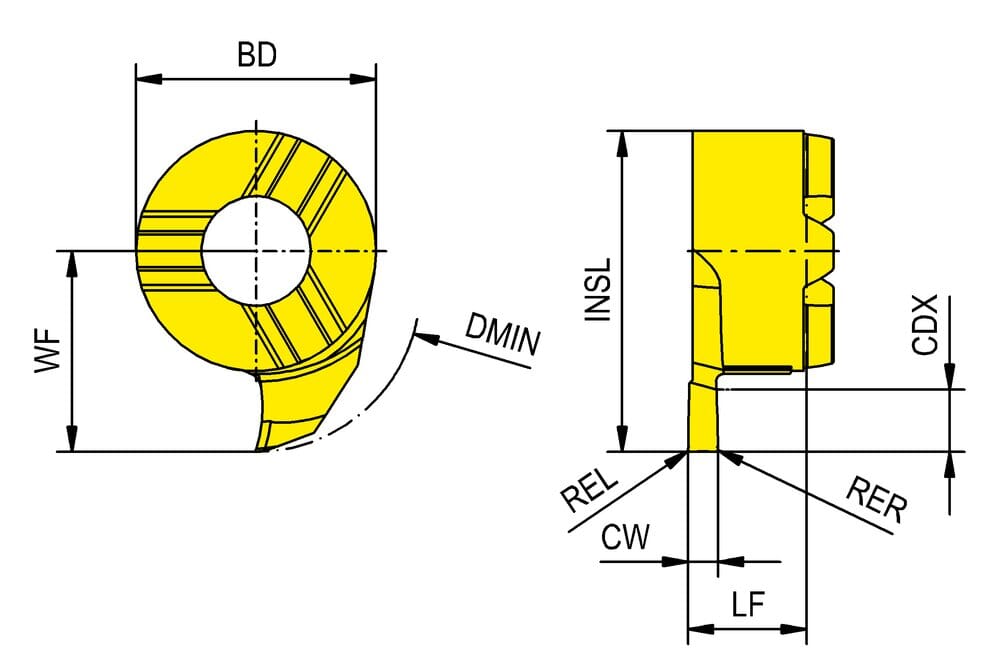

Anzahl Schneiden (CEDC)
1
Funktionsbreite (WF)
6.7 mm
Eckenradius links (REL)
0.1 mm
Eckenradius rechts (RER)
0.1 mm
Funktionslänge (LF)
3.95 mm
Schneidplattenlänge (INSL)
10.7 mm
Bohrungsdurchmesser, min. (DMIN)
11 mm
Schnittbreite, Nennmaß (CW)
1.5 mm
Schnitttiefe, max. (CDX)
2.3 mm
Körperdurchmesser (BD)
8 mm
