L114.1020.02 TN35
Schneidplatte
Materialnummer L114102002TN35

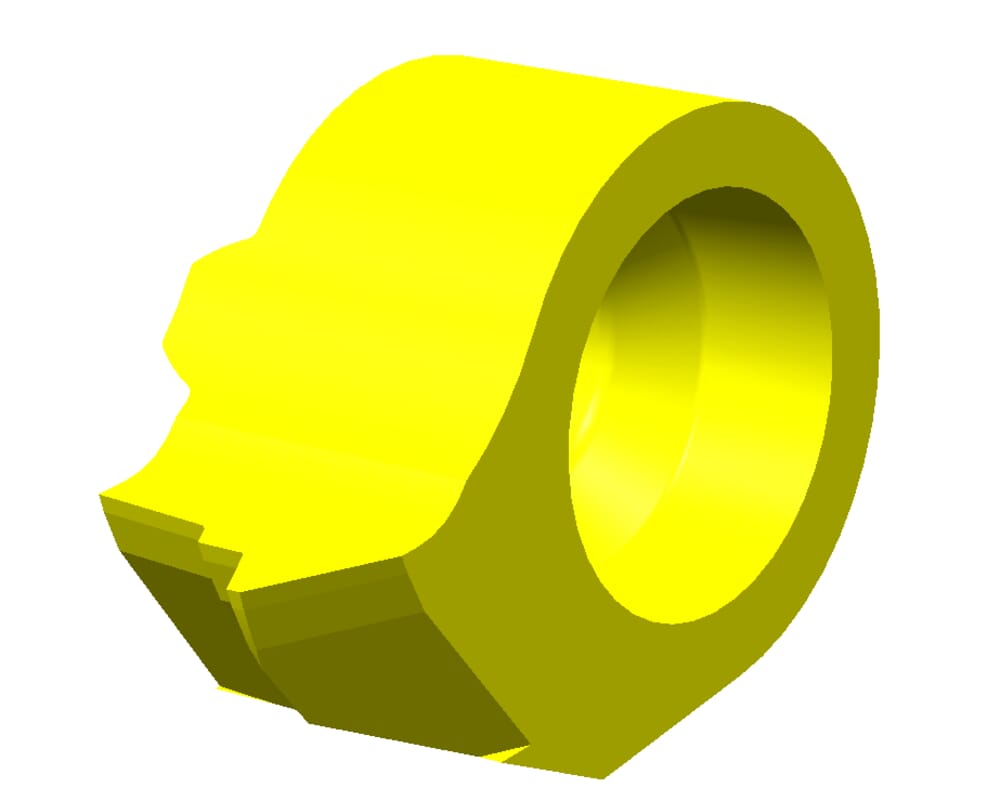

HORN Schneidplatte L114.1020.02 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-11409084L
Steigung (P)
2
mm
Kleinster Bohrungsdurchmesser (Dmin)
14
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.5
mm
Einstellmaß Länge (E)
4.2
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
9
mm
Schneidplattenbreite (a)
13.5
mm
Einstellmaß radial (f)
9
mm
Katalog_SSC
114090L
ISO_SSC
HORN114090$84L$$$$$
eclass-shortcut
21-18-20-11
number-of-teeth
1
St.
| Downloads | |
|---|---|
| L114102002_20230112_190641107.STP | Download |
| L114102002_20210627_191441610.DXF | Download |
| Alle Dateien herunterladen | |
