L114.1890.02 EG55
Schneidplatte
Materialnummer L114189002EG55

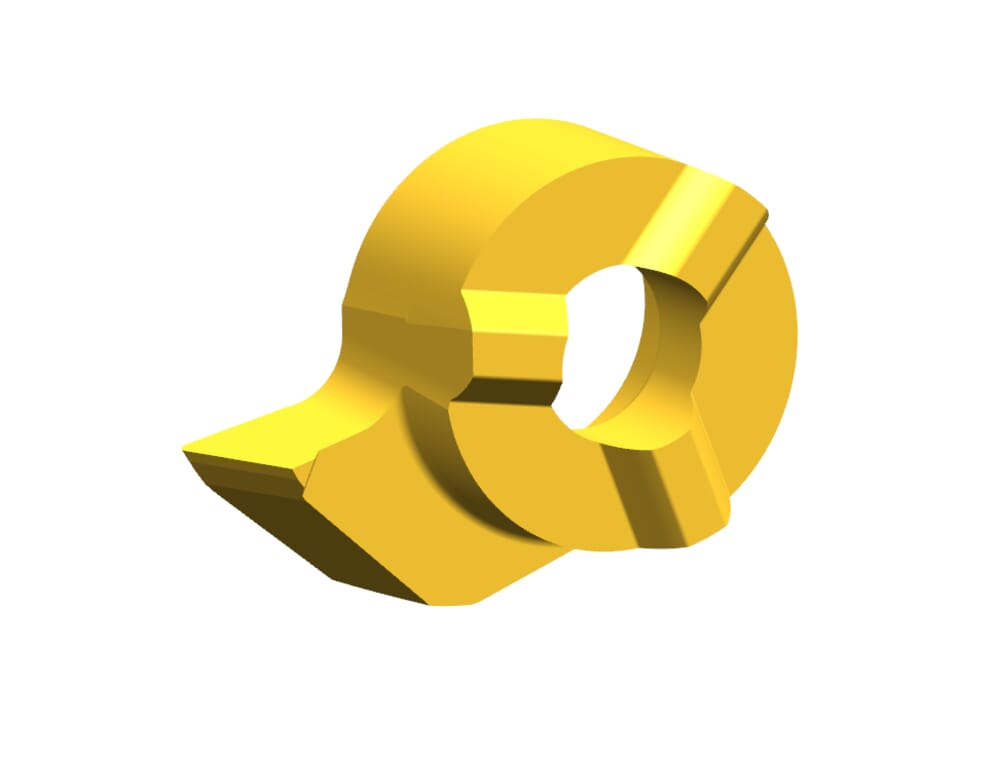

HORN Schneidplatte L114.1890.02 EG55 zum Drehen
Bitte beachten:Technologieinformationen
Spitzenradius (r)
0.2
mm
Kopfmaß (a)
13.2
mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN114090$84L$$$$$
DIN_SSC
HORN-11409084L
Katalog_SSC
114090L
Einstellmaß radial (f)
8.7
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
9
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.3
mm
Kleinster Bohrungsdurchmesser (Dmin)
13.8
mm
| Downloads | |
|---|---|
| L114189002_20240117_063933120.STP | Download |
| L114189002_20211119_153048296.DXF | Download |
| Alle Dateien herunterladen | |
