L114.4710.02 TN35
Schneidplatte
Materialnummer L114471002TN35

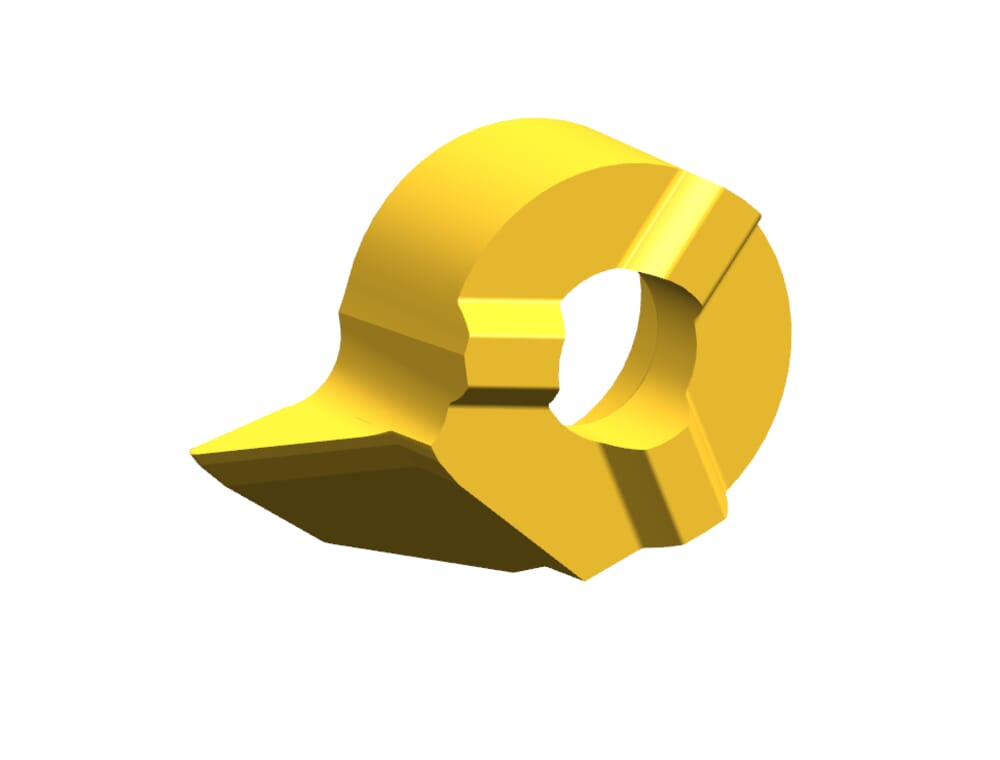

HORN Schneidplatte L114.4710.02 TN35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
16
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.3
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
9
mm
Einstellmaß radial (f)
11
mm
Katalog_SSC
114090L
DIN_SSC
HORN-11409084L
ISO_SSC
HORN114090$84L$$$$$
Maximale Stechtiefe (tmax)
5
mm
Kopfmaß (a)
15.5
mm
Spitzenradius (r)
0.2
mm
| Downloads | |
|---|---|
| L114471002_20230112_191722203.STP | Download |
| L114471002_20210627_200404689.DXF | Download |
| Alle Dateien herunterladen | |
