L116.0815.02 EG55
Schneidplatte
Materialnummer L116081502EG55
HORN Schneidplatte L116.0815.02 EG55 zum Gewinden
Bitte beachten:Technologieinformationen

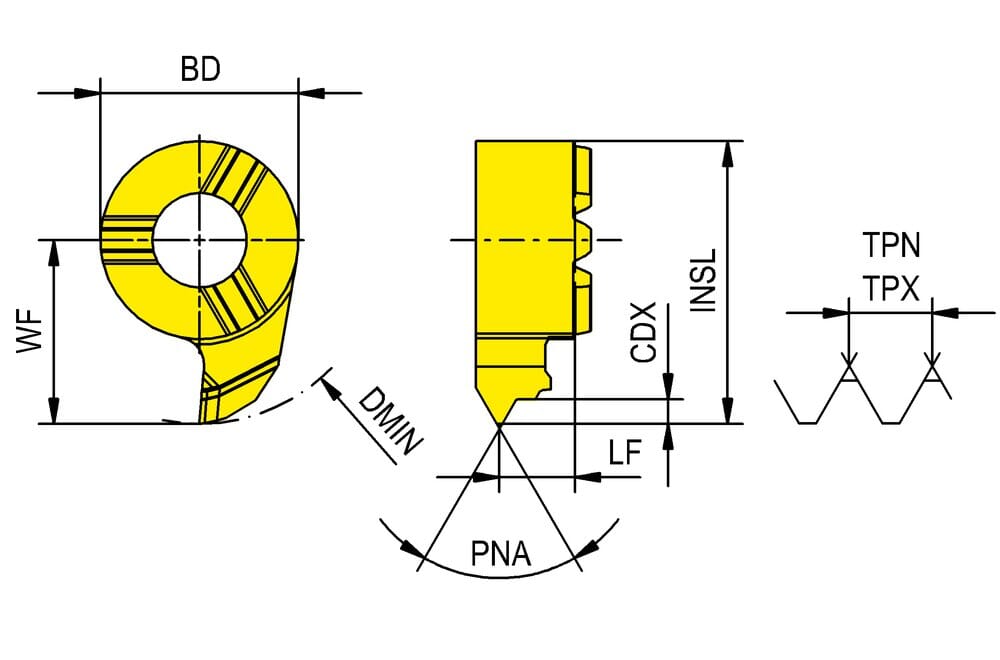

Anzahl Schneiden (CEDC)
1
Profilwinkel (PNA)
60 °
Funktionsbreite (WF)
10.2 mm
Gewindesteigung, max. (TPX)
1.5 mm
Gewindesteigung, min. (TPN)
1.5 mm
Funktionslänge (LF)
4.5 mm
Schneidplattenlänge (INSL)
15.7 mm
Bohrungsdurchmesser, min. (DMIN)
16 mm
Schnitttiefe, max. (CDX)
0.82 mm
Körperdurchmesser (BD)
11 mm
| Downloads | |
|---|---|
| L116_0815_02_EG55-DXF.DXF | Download |
| L116_0815_02_EG55-STP.STP | Download |
| L116_0815_02_EG55-ISO.XML | Download |
| L116_0815_02_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
