L116.1020.02 EG55
Schneidplatte
Materialnummer L116102002EG55

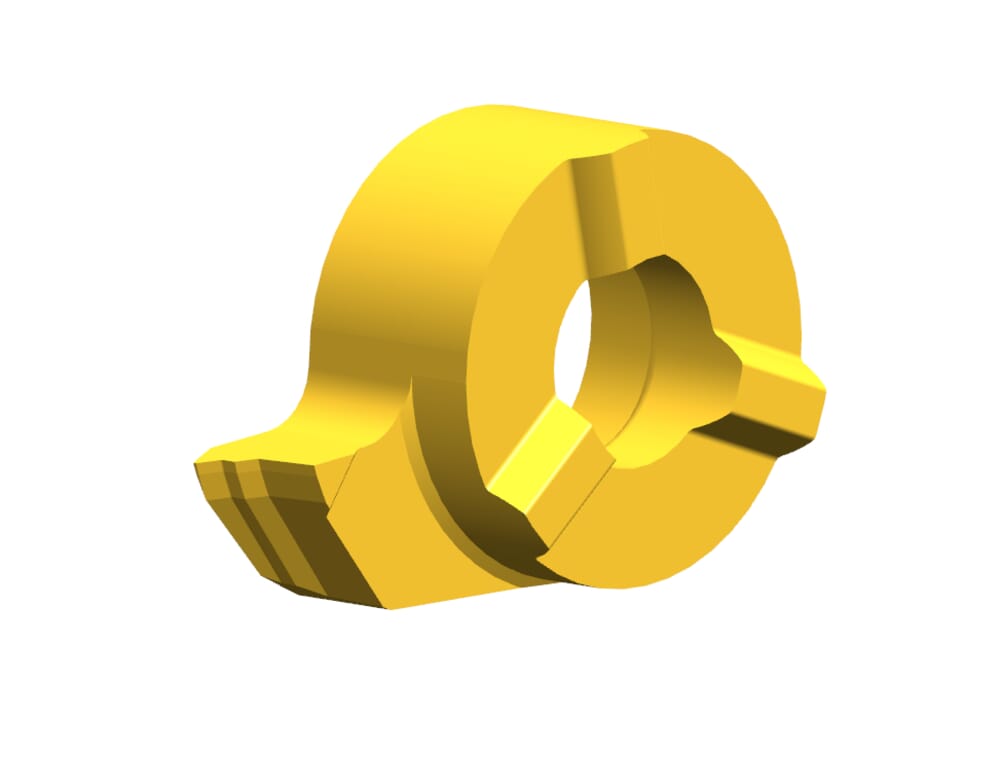

HORN Schneidplatte L116.1020.02 EG55 zum Gewinden
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-11611084L
Steigung (P)
2
mm
Kleinster Bohrungsdurchmesser (Dmin)
16
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.5
mm
Einstellmaß Länge (E)
4.3
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11
mm
Schneidplattenbreite (a)
15.7
mm
Einstellmaß radial (f)
10.2
mm
Katalog_SSC
116110L
ISO_SSC
HORN116110$84L$$$$$
eclass-shortcut
21-18-20-11
number-of-teeth
1
St.
| Downloads | |
|---|---|
| L116102002_20230112_194241675.STP | Download |
| L116102002_20210627_190514268.DXF | Download |
| Alle Dateien herunterladen | |
