L116.1325.01 EG55
Schneidplatte
Materialnummer L116132501EG55

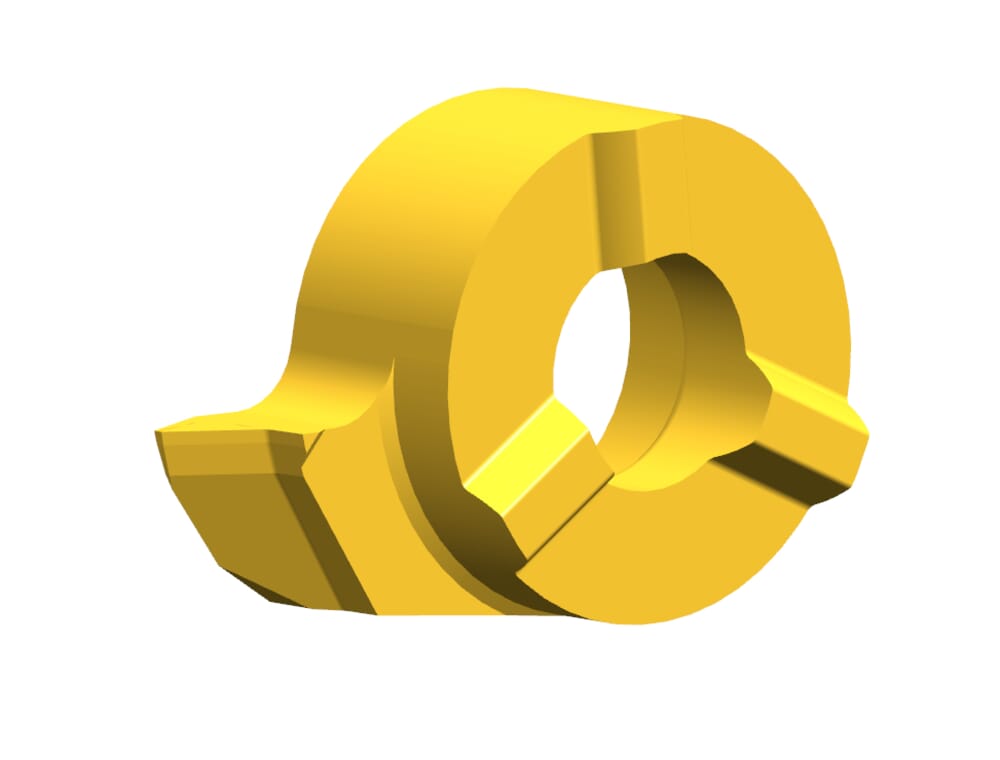

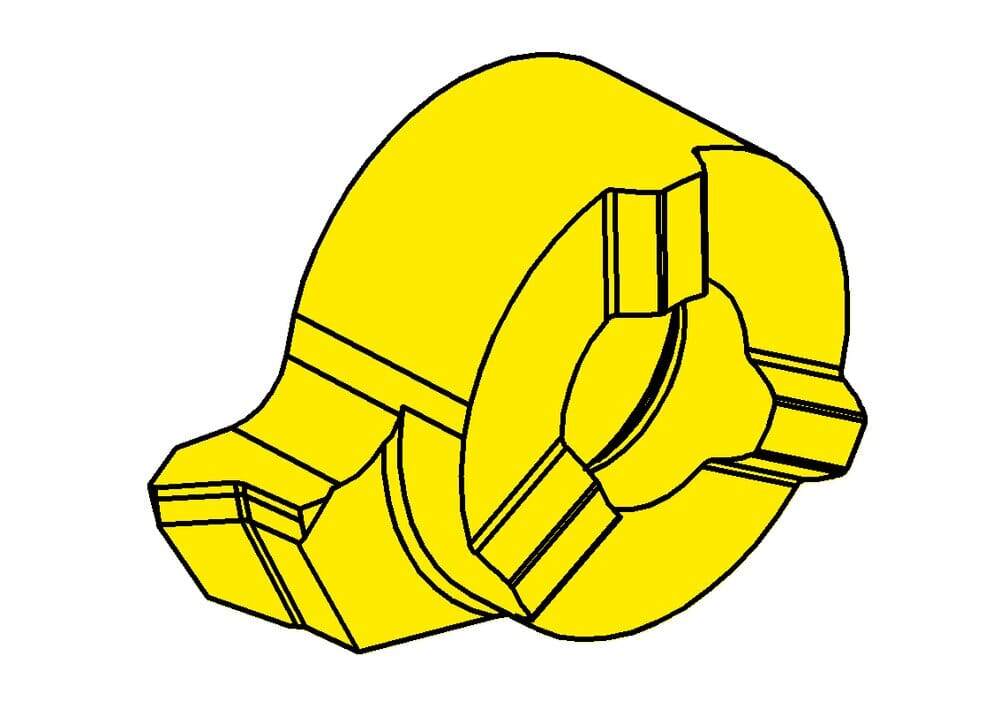

HORN Schneidplatte L116.1325.01 EG55 zum Gewinden
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-11611084L
Steigung (P)
2.5
mm
Kleinster Bohrungsdurchmesser (Dmin)
16
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.5
mm
Einstellmaß Länge (E)
4.2
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11
mm
Schneidplattenbreite (a)
15.7
mm
Einstellmaß radial (f)
10.2
mm
Katalog_SSC
116110L
ISO_SSC
HORN116110$84L$$$$$
eclass-shortcut
21-18-20-11
number-of-teeth
1
St.
| Downloads | |
|---|---|
| L116132501_20230112_194307116.STP | Download |
| L116132501.DXF | Download |
| Alle Dateien herunterladen | |
