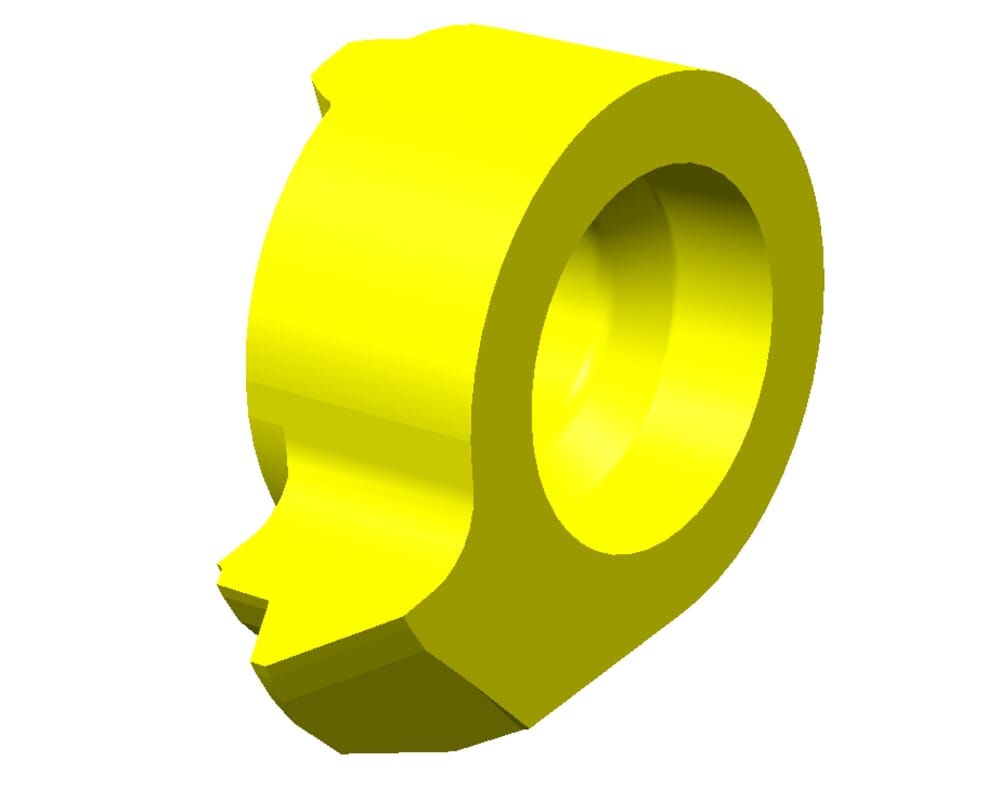

L116.1630.02 TN35
Schneidplatte
Materialnummer L116163002TN35
HORN Schneidplatte L116.1630.02 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-11611084L

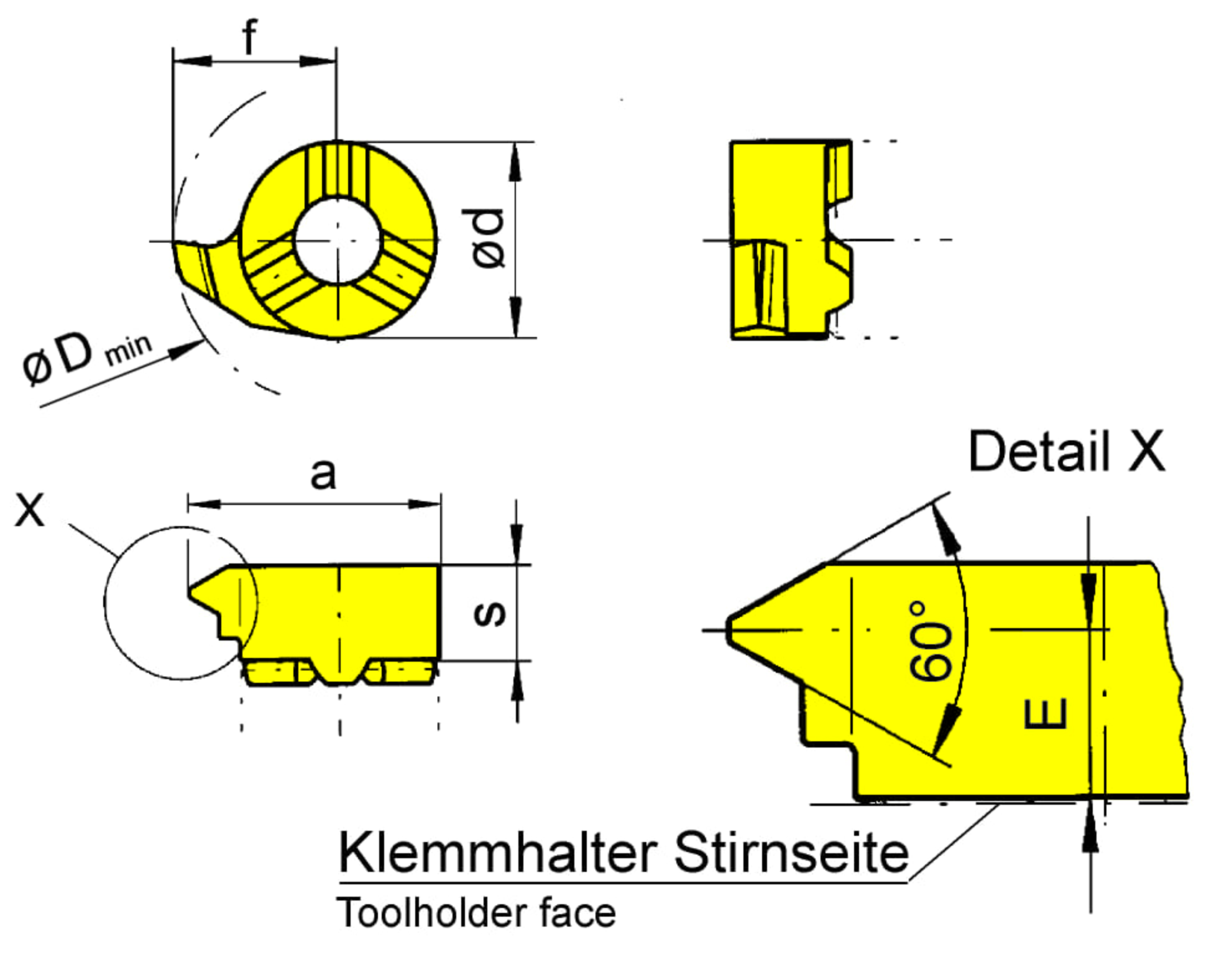

Steigung (P)
3
mm
Kleinster Bohrungsdurchmesser (Dmin)
16
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.5
mm
Einstellmaß Länge (E)
4
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11
mm
Schneidplattenbreite (a)
15.7
mm
Einstellmaß radial (f)
10.2
mm
Katalog_SSC
116110L
ISO_SSC
HORN116110$84L$$$$$
eclass-shortcut
21-18-20-11
number-of-teeth
1
St.
| Downloads | |
|---|---|
| L116163002_20230112_194428787.STP | Download |
| L116163002_20210627_190716491.DXF | Download |
| Alle Dateien herunterladen | |
