L116.2140.02 TN35
Schneidplatte
Materialnummer L116214002TN35

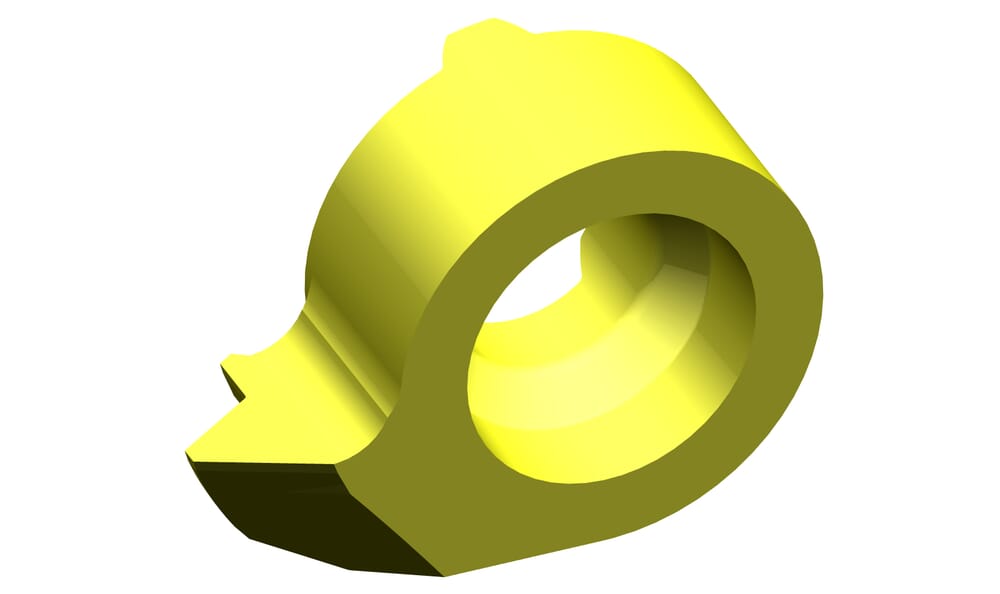

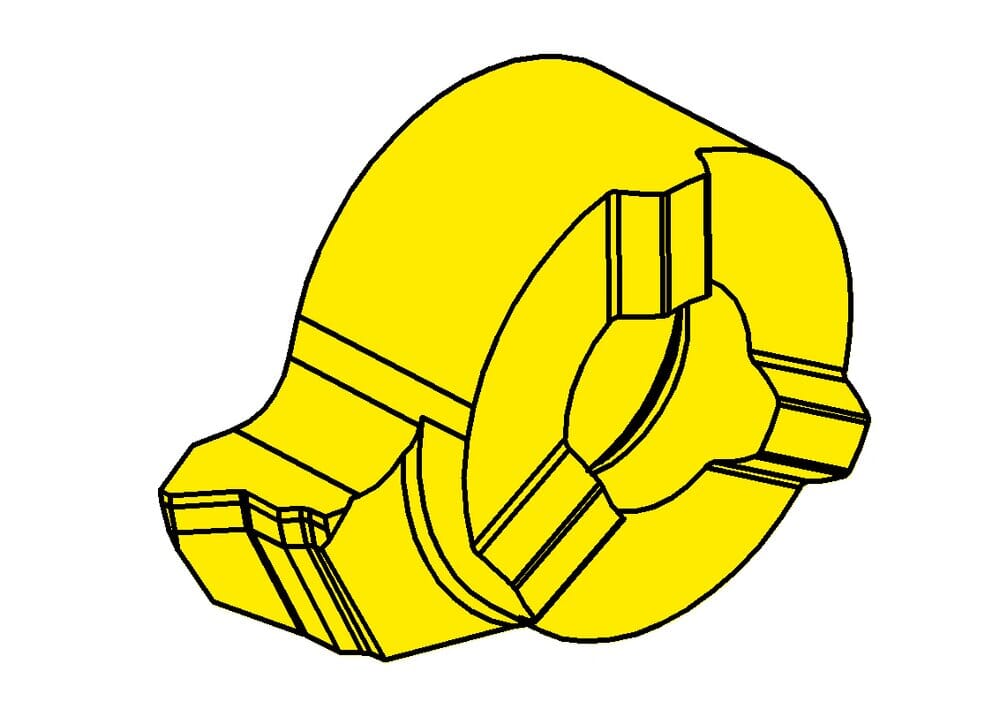

HORN Schneidplatte L116.2140.02 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11 mm
Steigung (P)
4 mm
Kleinster Bohrungsdurchmesser (Dmin)
16 mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.5 mm
Einstellmaß Länge (E)
3.6 mm
number-of-teeth
1 St.
Schneidplattenbreite (a)
15.7 mm
Einstellmaß radial (f)
10.2 mm
Katalog_SSC
116110L
ISO_SSC
HORN116110$84L$$$$$
eclass-shortcut
21-18-20-11
| Downloads | |
|---|---|
| L116_2140_02_TN35-DXF.DXF | Download |
| L116_2140_02_TN35-STP.STP | Download |
| L116_2140_02_TN35-ISO.XML | Download |
| L116_2140_02_TN35-DIN.XML | Download |
| Alle Dateien herunterladen | |
