L116.2240.01 TN35
Schneidplatte
Materialnummer L116224001TN35

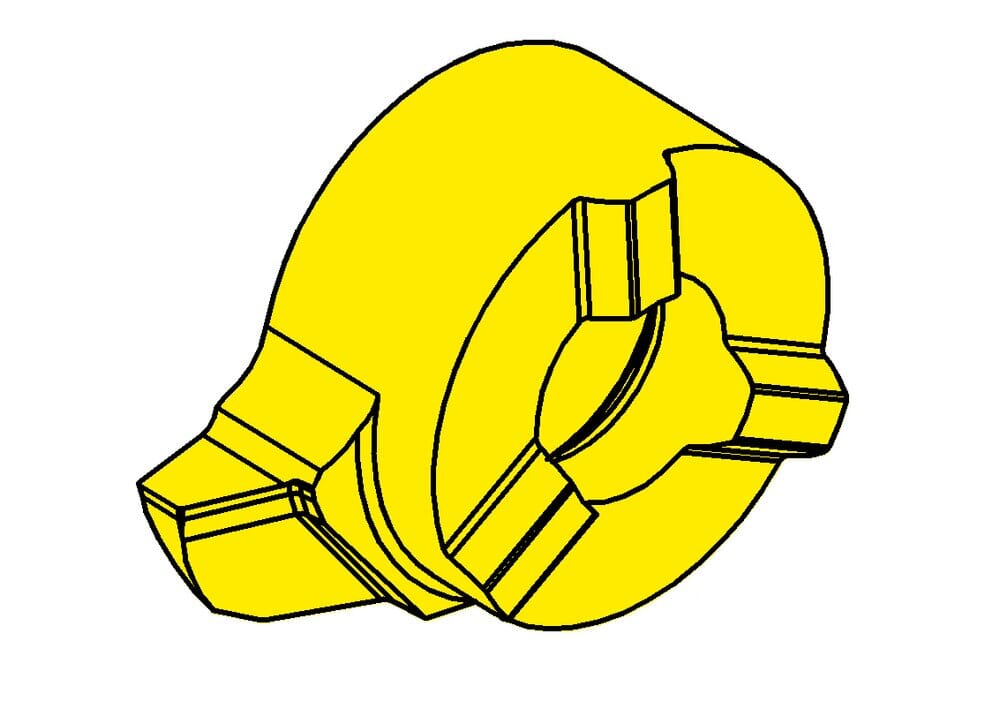

HORN Schneidplatte L116.2240.01 TN35 zum Gewinden
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-11611084L
Steigung (P)
4
mm
Kleinster Bohrungsdurchmesser (Dmin)
16
mm
Gewinde (Gewinde)
Tr 22x4
Schneidplattenhöhe, Schneidplattendicke (s)
5.5
mm
Einstellmaß Länge (E)
4
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11
mm
Schneidplattenbreite (a)
15.2
mm
Einstellmaß radial (f)
9.7
mm
Katalog_SSC
116110L
ISO_SSC
HORN116110$84L$$$$$
eclass-shortcut
21-18-20-11
number-of-teeth
1
St.
| Downloads | |
|---|---|
| L116224001_20230112_194537817.STP | Download |
| L116224001.DXF | Download |
| Alle Dateien herunterladen | |
