L116.4702.02 EG55
Schneidplatte
Materialnummer L116470202EG55

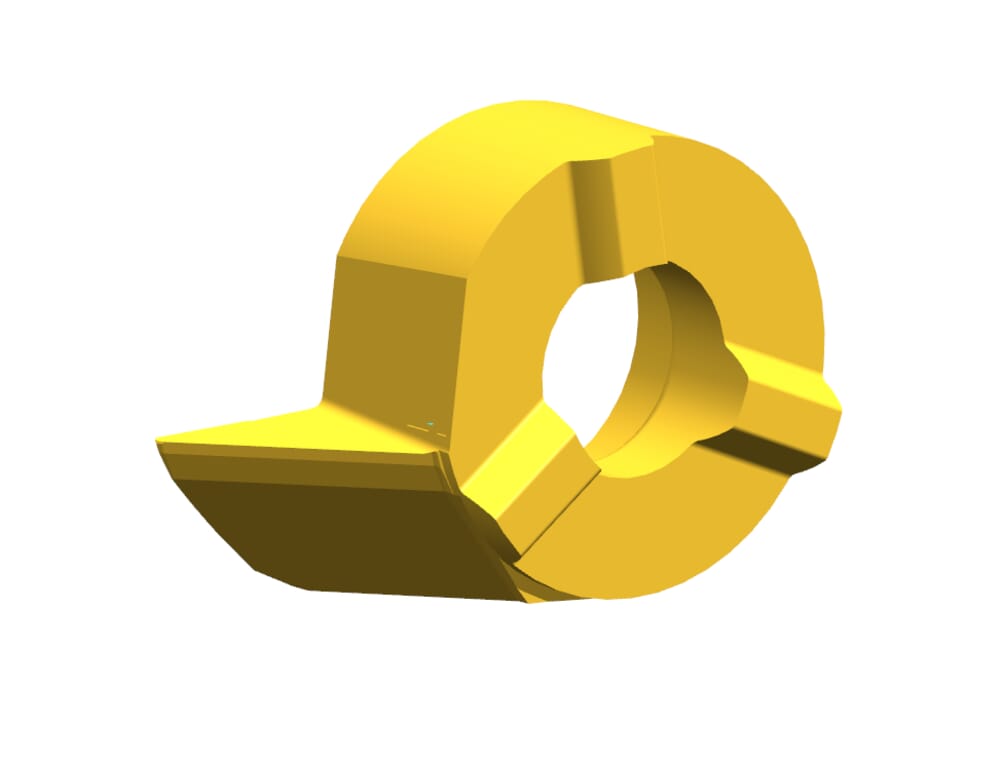

HORN Schneidplatte L116.4702.02 EG55 zum Drehen
Bitte beachten:Technologieinformationen

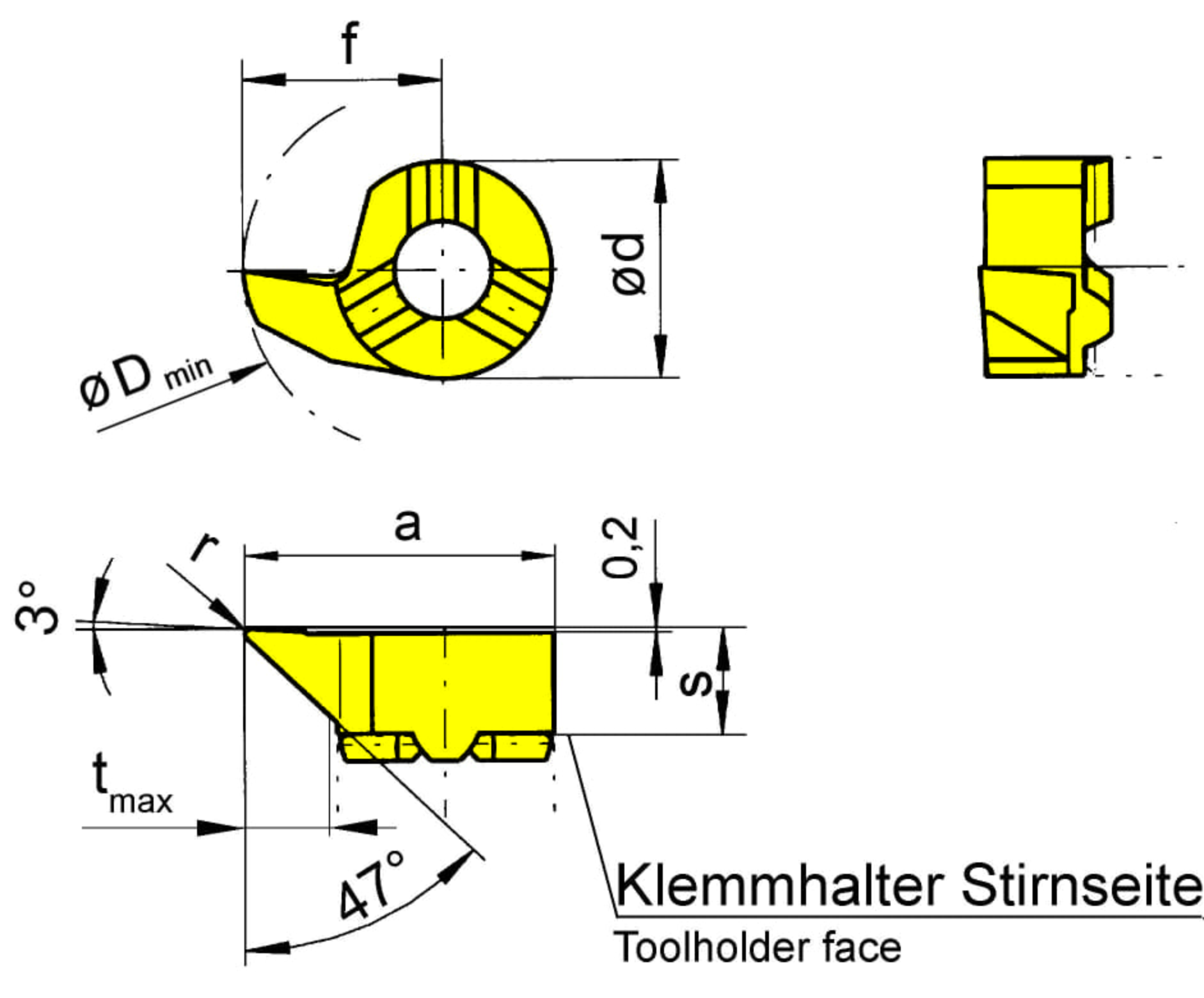

Spitzenradius (r)
0.2 mm
Kopfmaß (a)
15.7 mm
Maximale Stechtiefe (tmax)
4.3 mm
eclass-shortcut
21-18-20-11
ISO_SSC
HORN116110$84L$$$$$
Katalog_SSC
116110L
Einstellmaß radial (f)
10.2 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
11 mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.3 mm
Kleinster Bohrungsdurchmesser (Dmin)
16 mm
| Downloads | |
|---|---|
| L116470202_20230112_194559558.STP | Download |
| L116470202_20210627_183414630.DXF | Download |
| Alle Dateien herunterladen | |
