LH259.1616.13
Klemmhalter
Materialnummer LH259161613

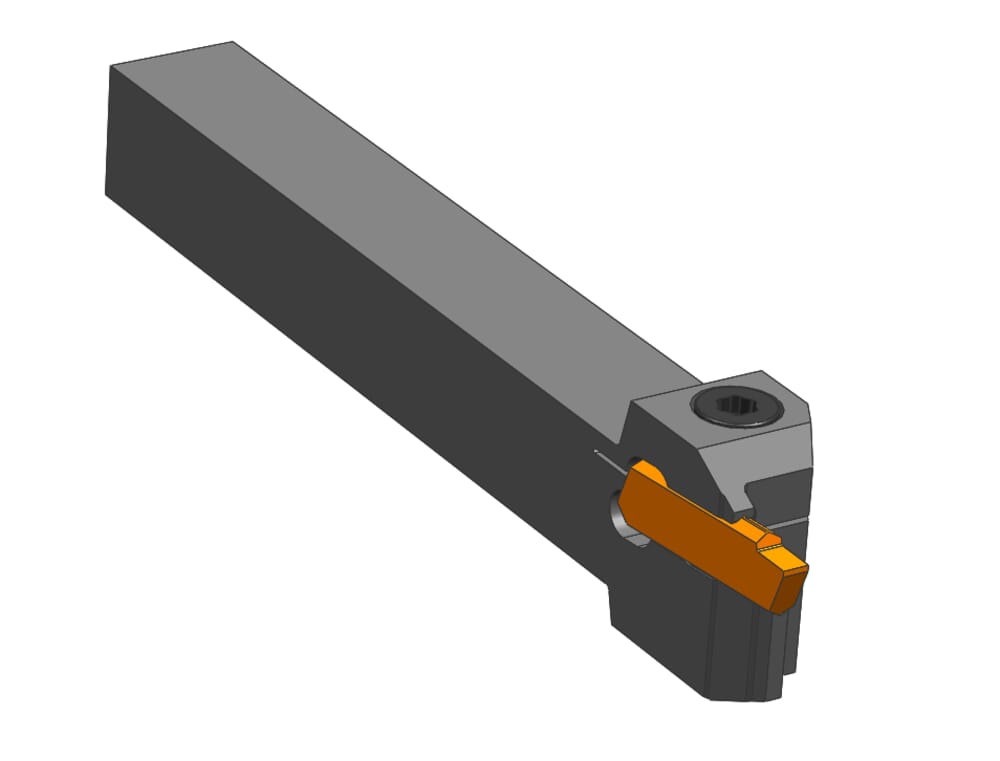

HORN Klemmhalter LH259.1616.13 zum Drehen
Bitte beachten:Technologieinformationen
DIN_CCTWS
HORN-229030108N
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
3
ISO_CCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160105
Katalog_CCTWS
229030
Schaftbreite (b)
16 mm
ISO_CCTWS
HORN229030108N$$$$$
Einstellmaß bis Mitte Plattensitz (f1)
14.55 mm
Kopflänge oben (inkl. Schneidplatte) (l3)
33 mm
Kopflänge unten (inkl. Schneidplatte) (l2)
33 mm
Einstellmaß (Formel) (f)
f1+w/2
Spitzenhöhe (h1)
20 mm
Maximale Ein-, Abstechtiefe (tmax)
18 mm
Schafthöhe (h)
16 mm
Gesamtlänge (inkl. Schneidplatte) (l1)
135 mm
