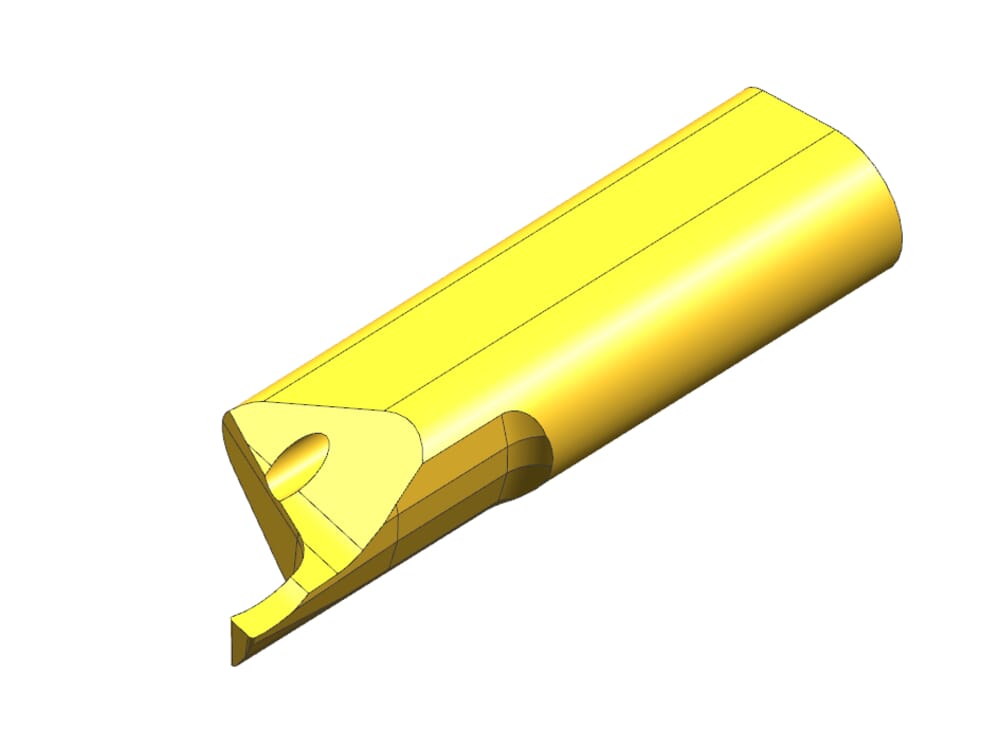

R105.0815.1.8 TI25
Schneidplatte
Materialnummer R105081518TI25
HORN Schneidplatte R105.0815.1.8 TI25 zum Drehen
Bitte beachten:Technologieinformationen
Rohlingsbreite (b)
7
mm
Gesamtlänge (l5)
25
mm
Eckenradius (r)
0.15
mm
Schneidbreite (w)
1.5
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$95N$$$$$
Kleinster axialer Bohrungsdurchmesser (Da min)
8
mm
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax a)
3
mm
Einstellmaß Schneidenmitte (f)
2
mm
Halslänge (l2)
10
mm
| Downloads | |
|---|---|
| R105081518_20230114_043043325.STP | Download |
| R105081518.DXF | Download |
| Alle Dateien herunterladen | |
